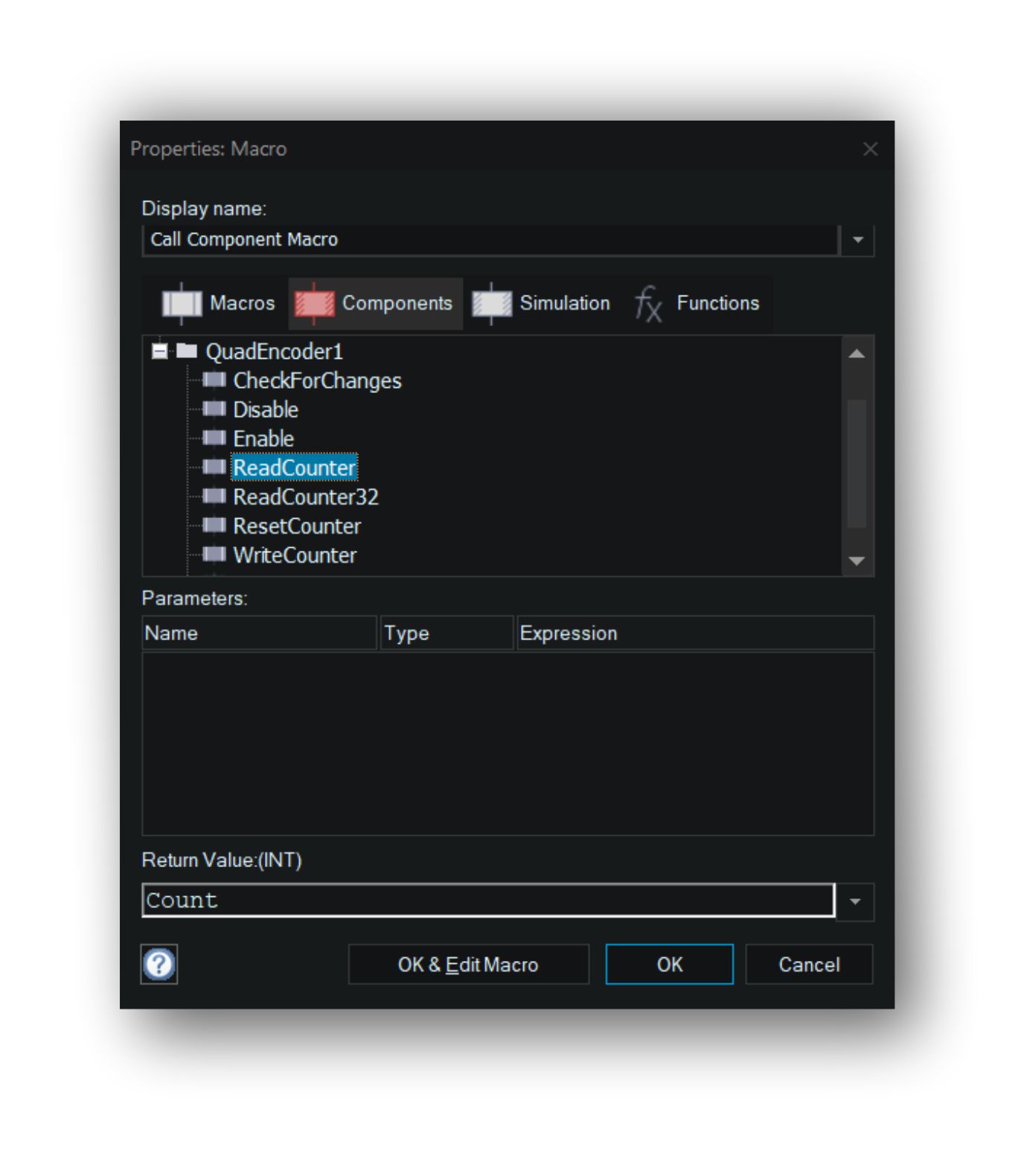

Encoder - Component Macro

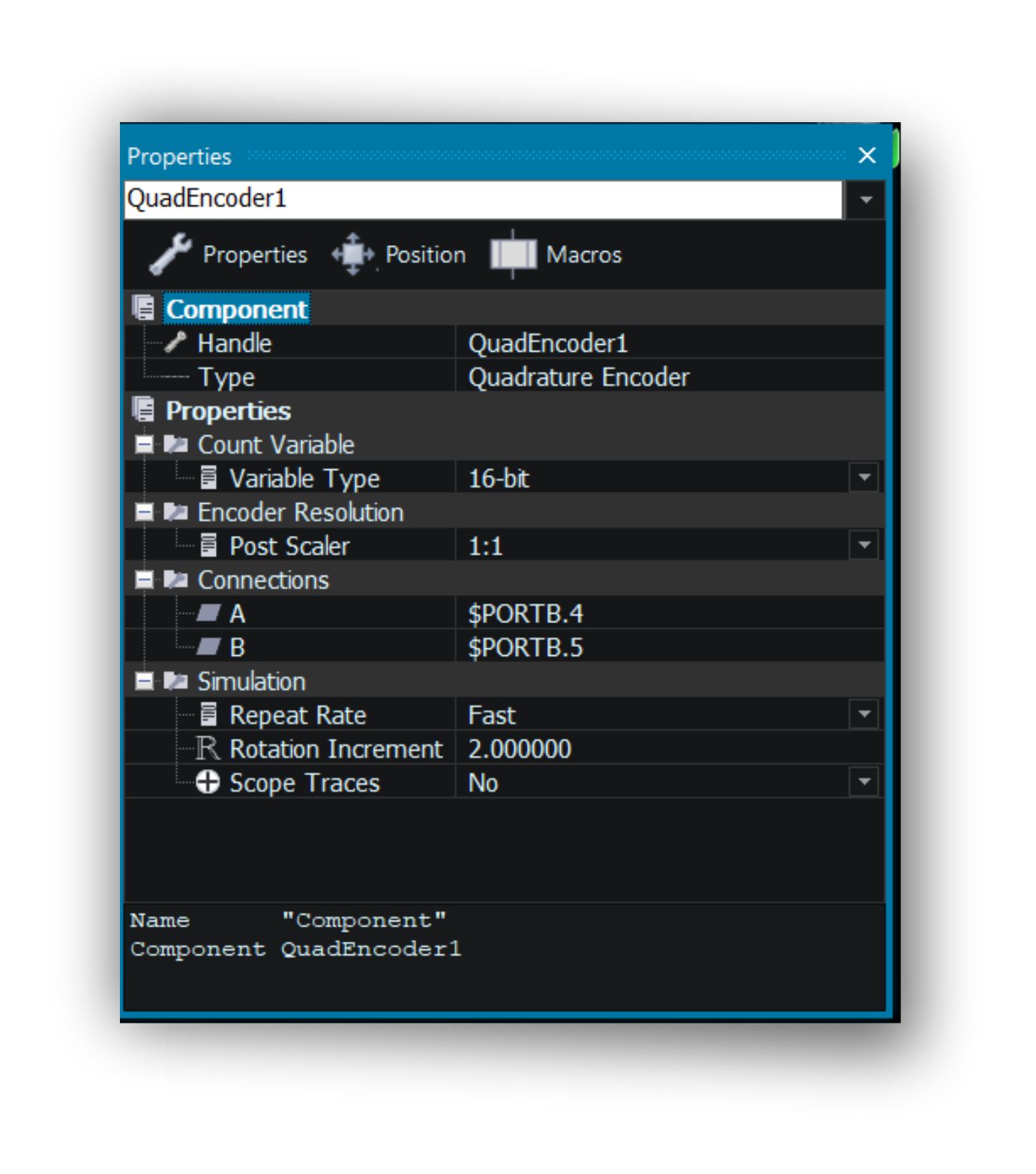

Post Scaler: questa proprietà ,di tipo “Fixed list of ints”, è riferita alla variabile Divider.



Gli encoder con un click meccanico, spesso hanno 4 transizioni per click.

• 1:1 permette di avere la massima risoluzione
• 1:4 permette il conteggio il conteggio dei click



A: Questa proprietà e di tipo “Singolo pin digitale”,è riferito alla variabile A; pin_a.

Input pin A

B: Questa proprietà e di tipo “Singolo pin digitale”,è riferito alla variabile B; pin_b.

Input pin B



Repeat Rate: questa proprietà ,di tipo “Fixed list of ints”, è riferita alla variabile reprate.

Simula la velocità di ripetizione quando si clicca o si ruota l’encoder.

• CheckForChange: controlla se il segnale in uscita dall’encoder ha cambiato stato logico.
• Restituisce 1, se è cambiato o non è cambiato, 255 se c’è un errore
• Parametri: non ci sono parametri.
• Valore di ritorno: Byte.



• Disable: disabilita l’utilizzo dell’encoder; restituisce il valore 0 fino alla prossimo Enable.
• Parametri: non ci sono parametri.
• Valore di ritorno: Non c’è valore di ritorno.



• Enable: abilita l’utilizzo dell’encoder; se non chiamato restituisce il valore 0.
• Parametri: non ci sono parametri.
• Valore di ritorno: Non c’è valore di ritorno.



• ReadCounter: legge le volte che l’encoder è attivato.
• Il Counter ha un range compreso tra -32768 e + 32768.
• Parametri: non ci sono parametri.
• Valore di ritorno: INT



• WriteCounter: imposta il valore della variabile  Count.
• range compreso tra -32768 e + 32768.
• Parametri: valore INT.
• Valore di ritorno: Non c’è valore di ritorno.



• ResetCounter: mette a zero il Counter.
• Parametri: non ci sono parametri.
• Valore di ritorno: Non c’è valore di ritorno.

Simulazione - Reference
