Cycle start = parte il CNC seguendo il percorso utensile.

Stop = ferma il CNC.

Reset = sblocca il CNC dopo il fermo macchina dovuto ad un errore.

Run from here = riprende il lavoro dal numero di linea impostato.

Rewind = torna alla linea di partenza.

Feed rate = velocità di avanzamento fresa; il + aumenta , il - diminuisce la velocità.

Ref all home = azzera la posizione della fresa portandola agli interrutori di fine corsa.

X zero, Y zero, Z zero = azzera il DRO (display numericoche indica la posizione della fresa.

Go to zero = ritorna al punto zero del pezzo in lavorazione.

I comandi più utilizzati.

Procedura semplificata.

• Reset
• Azzerare il CNC con ”ref all home”
• Azzerare il display con X zero, Y zero, Z zero.
• Fare il punto zero del pezzo da lavorare e azzerare il display con X zero, Y zero, Z zero.
• Fare lo zero sul piano del pezzo con il comando OFFSET.
• Aprire il file
• Start
• Impostare la velocità di avanzamento della fresa, se non configurato nel Gcode ( comando Fxxx)

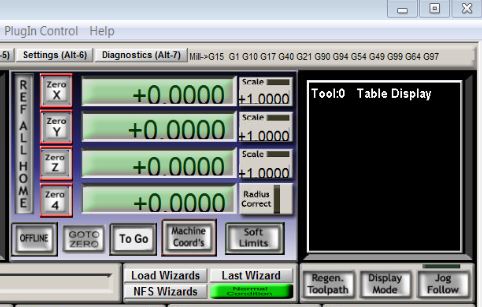

Per impostare il GO TO ZERO:spostare la fresa nella posizione voluta, quindi azzerare il DRO

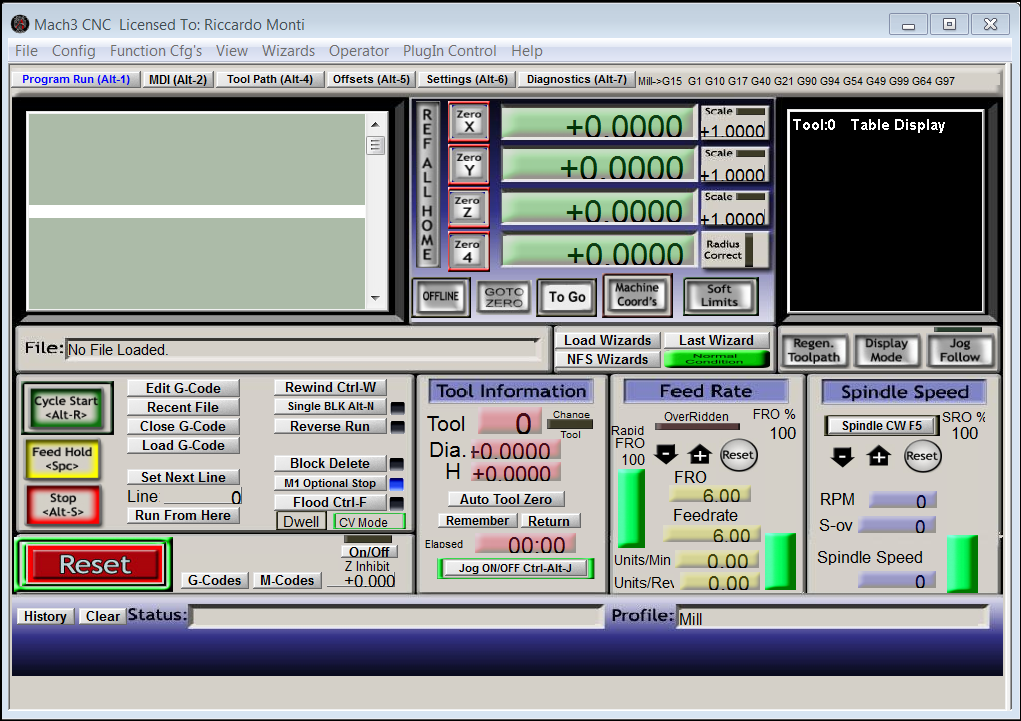

utilizzo rapido del pannello di MACH3

DRO

Riccardo Monti
