Nuovo progetto con ArduinoUNO
selezionando questa opzione, si predispone Proteus con VisualDesign e Schematic.
- da “Start” o dal menu “ File”, selezionare New Project

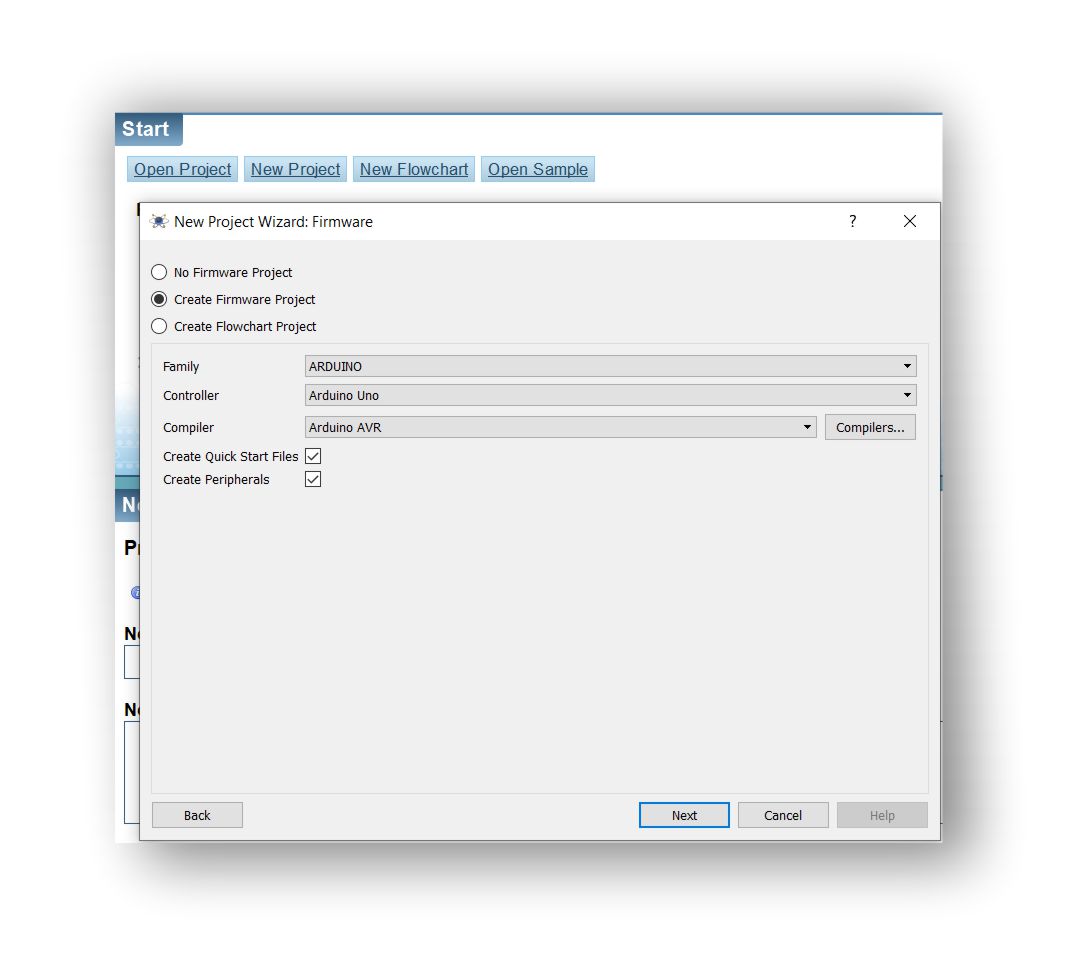

- selezionare l’opzione ” Firmware Project”
- family: Arduino
- Next
- assegnare il nome e il percorso di salvataggio del nuovo progetto: esempio PROVA
- Next
Nuovo progetto con firmware “Arduino Family”
- Creare la dimensione del foglio di lavoro “Schematic”, selezionando la dimensione dal menu: es. DEFAULT
- Next
Dimensione spazio lavoro

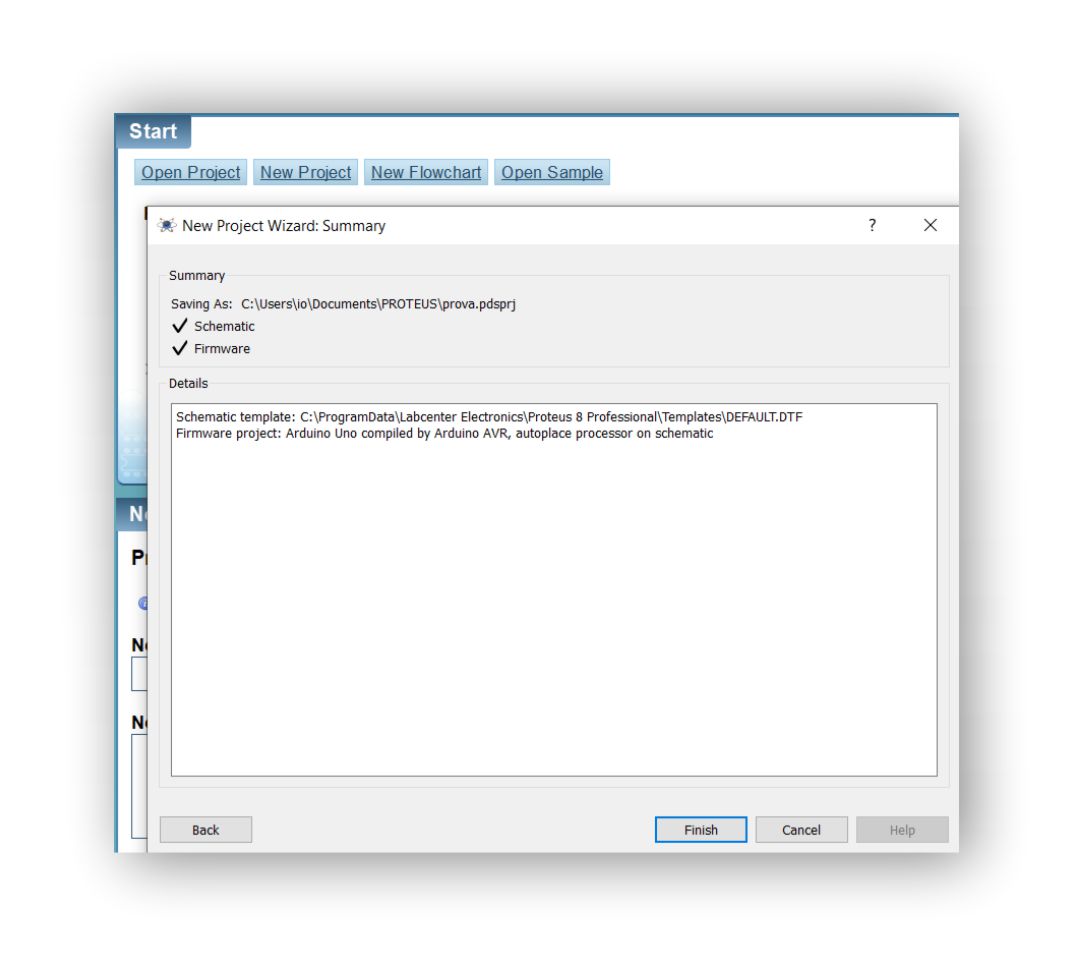

- Sommario: il sommario elenca le caratteristiche del progetto;
Selezione tipo di progetto: Firmware
- Schematic & Firmware
- template: Default,
- firmware Project: ArduinoUNO

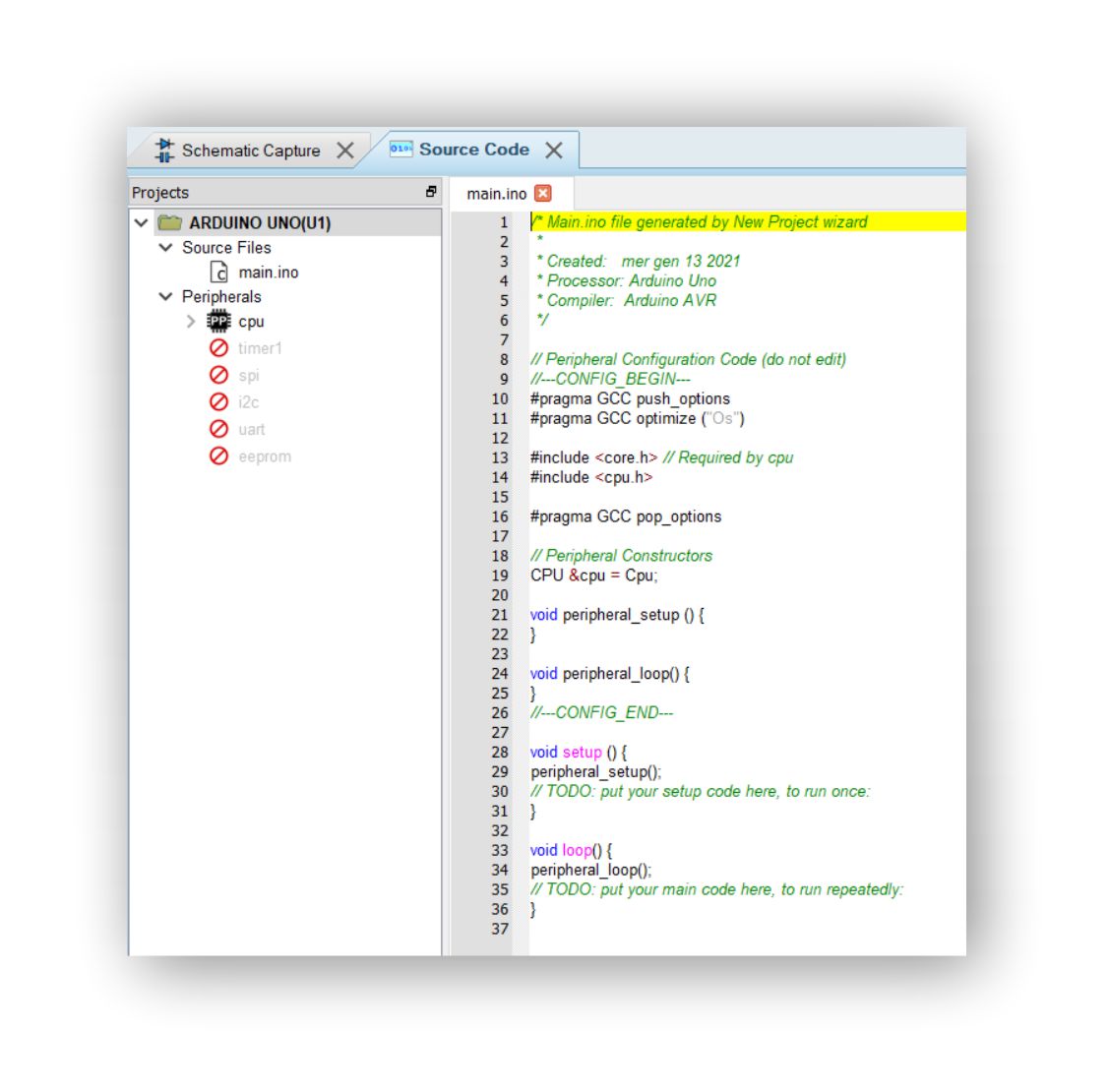

Proteus propone la doppia finestra “Source Code”, predisposta per aggiungere i codici di programmazione in C++, e “Projects”, con l’elenco delle periferiche presenti in schematic; in questo caso appare unicamente la CPU (ArduinoUNO) predefinita in Proteus per Arduino, che comprende anche una resistena, un LED e un pulsante.
In schematic, appare il Layout (tracciato) di ArduinoUNO con la resistenza, il pulsante e il LED collegato al pin 13 di ArduinoUNO.
Riccardo Monti
