ARDUINO Uno, ha solo 6 “general porpose” I/O sulla porta A, ( A0 –A5), perciò I LED LA6 e LA7 e gli switch SA6 e SA7 non possono essere usati.

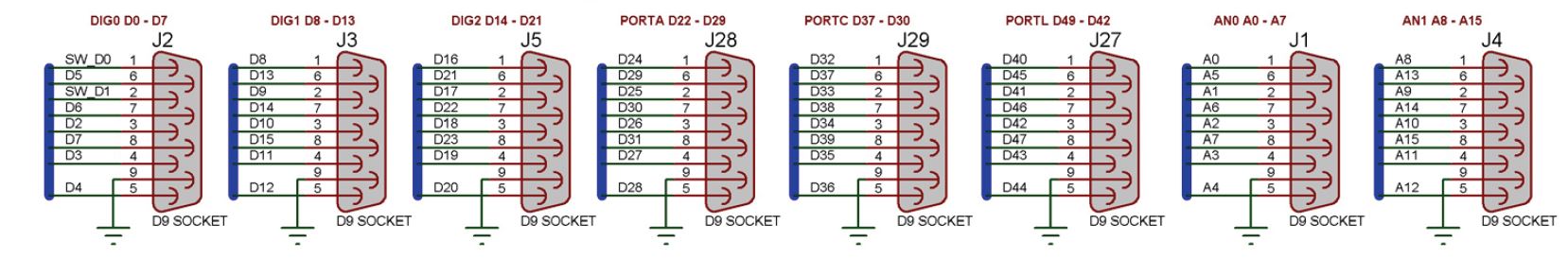

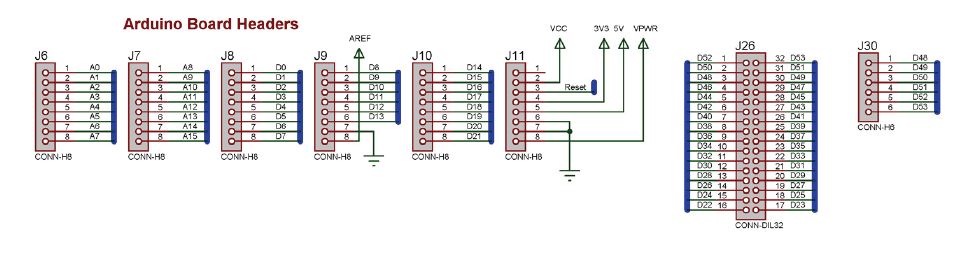

Pin espansioni per schede Arduino

Uscite per schede di espansione  eBlocks

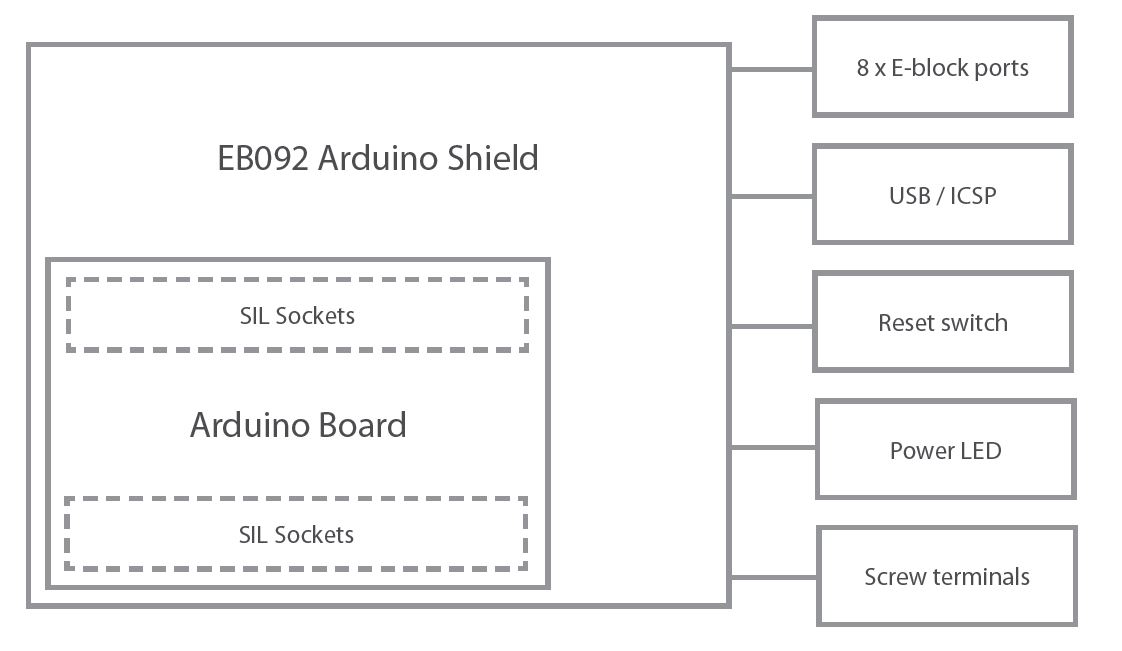

Scheda Arduino

zoccolo in line

zoccolo in line

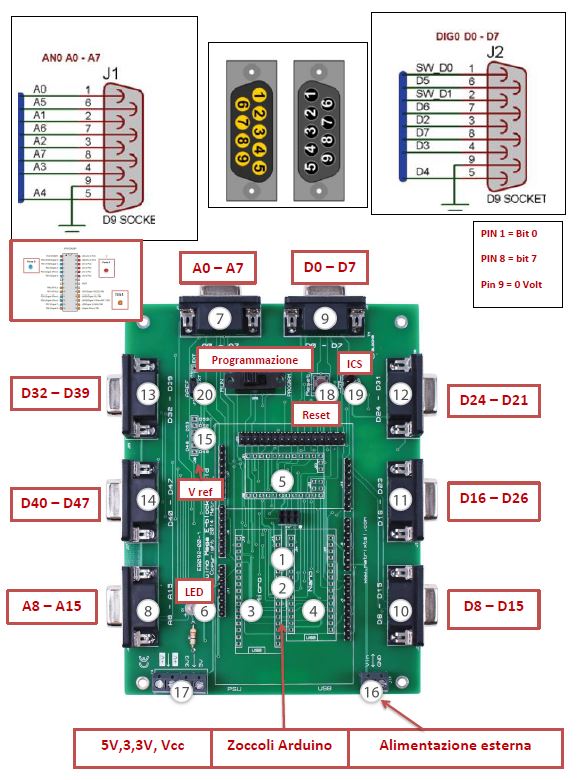

scheda EB0092

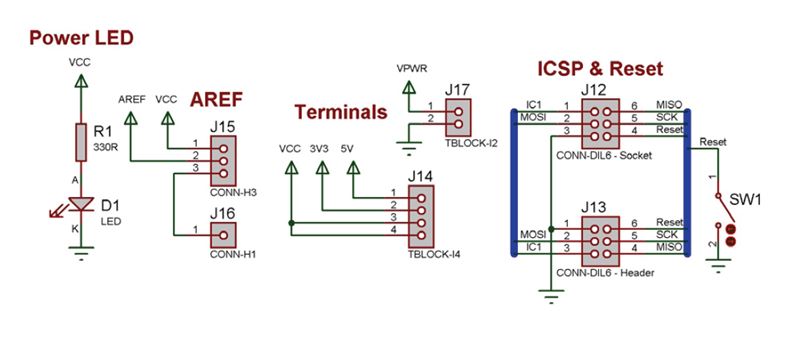

USB/ICSP

Reset

LED accensione

Alimentazione

8 espansioni

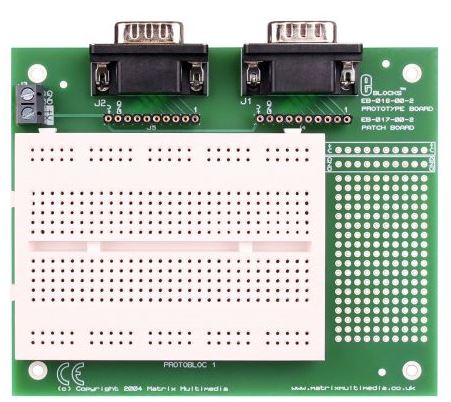

scheda di prototipazione Eblock EB016

le uscite D8 -D13 di Arduino, sono disponibili sul connettore  10 della scheda EB0092.

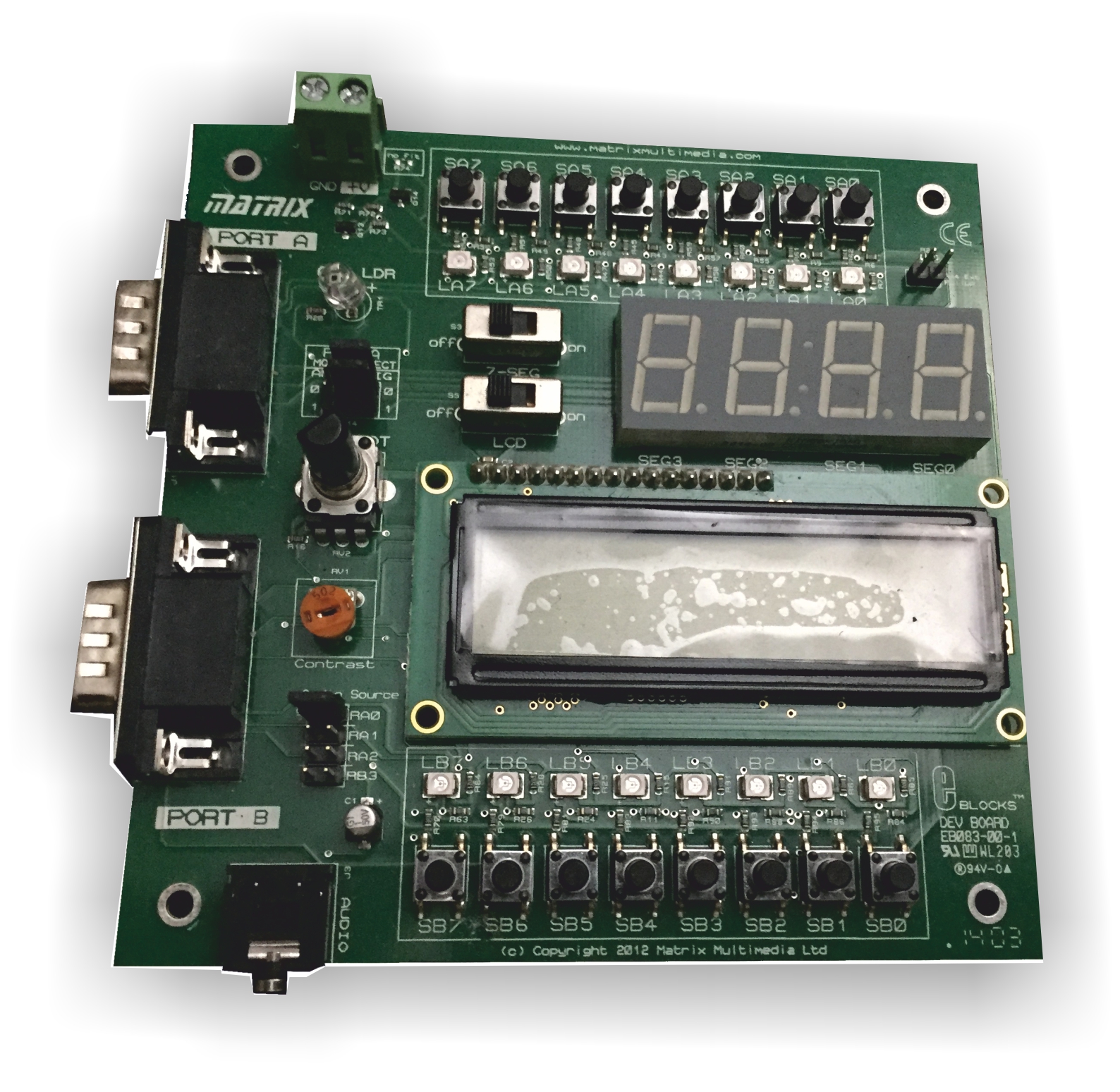

scheda eblock EB083

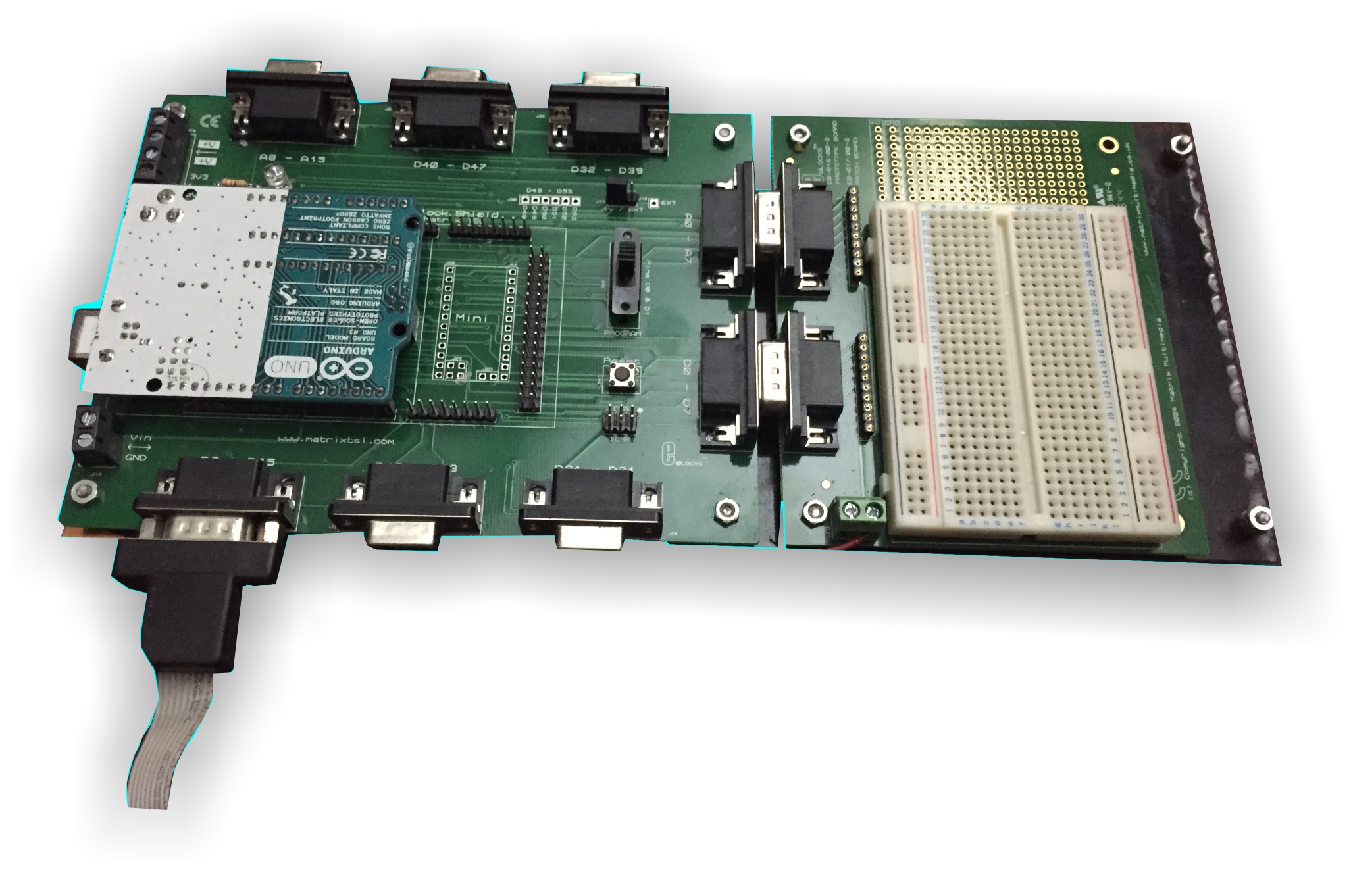

scheda di prototipazione Eblock EB016 connessa alla scheda adattatore per arduino EB092

Le schede di espansione sono disponibili nell’ambiente virtuale di flowcode e acquistabili per realizzare i prototipi: eccone alcune.
