libreria - Component Macro

BacklightOn: Accende lo sfondo del display

L’accensione e lo spegnimento veloce del display controlla la luminosità del display.

parametri: nessuno

Valore di ritorno: nessuno

ClearDisplay: pulisce il display ripristinando il colore di sfondo.

parametri: nessuno

Valore di ritorno: nessuno

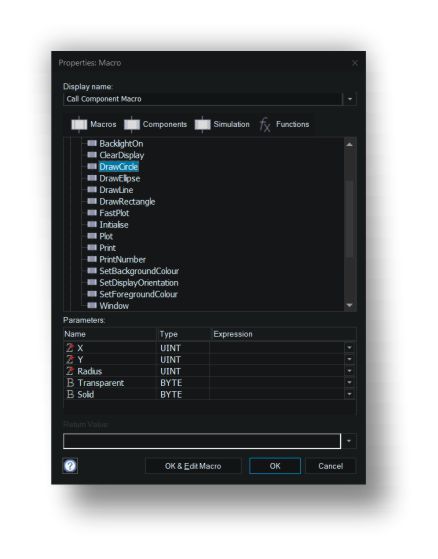

DrawCircle: disegna un cerchio con il centro alla posizione X,Y

parametri:

• UINT X1; coordinate X per il centro del cerchio
• UINT Y1; coordinate Y per il centro del cerchio
• UINT Radius; raggio del cechio, sull’asse X, in pixel
• BYTE Transparent; 0=Fill (riempimento) l’interno del cerchi con il colore di fondo
• 1= disegna, solo, l’esterno del cerchio
• BYTE Solid; 0= Trasparente, 1= riempie con il colore del testo

Valore di ritorno: nessuno

DrawEllipse: disegna un ellisse con centro X,Y.

parametri:

• UINT X1; coordinate X1 per il centro del cerchio
• UINT Y1; coordinate Y1 per il centro del cerchio
• UINT X Radius; raggio del cerchio, sull’asse X, in pixel
• UINT Y Radius; raggio del cerchio, sull’asse y, in pixel
• BYTE Transparent; 0=Fill (riempimento) interno del cerchio con il colore di fondo
•    1= disegna, solo, l’esterno del cerchio
• BYTE Solid; 0= Trasparente, 1= riempie con il colore del testo

Valore di ritorno: nessuno

DrawLine: disegna una linea da X1,Y1 a X2,Y2

parametri:

• UINT X1; coordinate X1
• UINT Y1; coordinate Y1
• UINT X2; coordinate X2
• UINT Y2; coordinate Y2

Valore di ritorno: nessuno

DrawRectangle: disegna un rettangolo dal pixelX1,Y1 al pixel X2,Y2

parametri:

• UINT X1; coordinate X1
• UINT Y1; coordinate Y1
• UINT X2; coordinate X2
• UINT Y2; coordinate Y2
• BYTE Transparent; 0= contiene il colore di sfondo,1= contiene il colore del dato precedente
• BYTE Solid; 0= Trasparente, 1= riempie con il colore del testo

Valore di ritorno: nessuno

FastPlot: accende un pixel con il colore di sfondo del testo; accetta solo orientazione = 0.

 parametri: nessuno

Valore di ritorno: nessuno

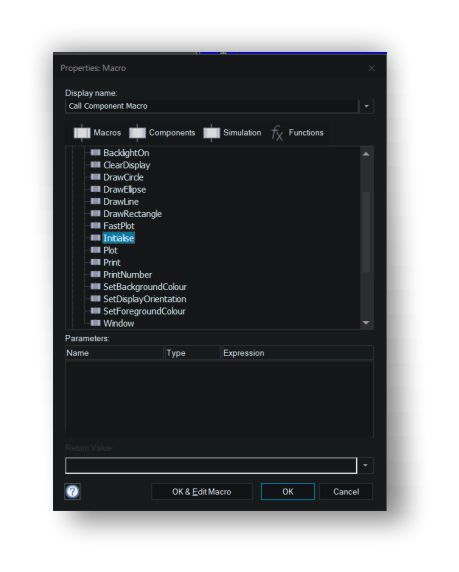

Initialise: abilita l’utilizzo del Component Macro per la gestione del GLCD SPI.

parametri: nessuno

Valore di ritorno: nessuno

Plot: accende un punto, stesso colore dello sfondo, alla posizione X,Y

 parametri:

• UINT X1; coordinate X1
• UINT Y1; coordinate Y1

Valore di ritorno: nessuno

Print: visualizza una stringa di caratteri sul display

parametri:

• <- STRING str; stringa da inviare al display, questo parametro potrebbe ritornare al chiamante
• UINT X1; coordinate X del pixel per il posizionamento della stringa
• UINT Y1; coordinate Y del pixel per il posizionamento della stringa
• BYTE Font; valore compreso tra 0 e 31 – 0=5x8, 2=10x16, 3=5x16, 4 – 31=  dimensione estesa.
• Byte Transparent; specifica il colore di fondo del testo-  0=colore di fondo, 1= fondo non disegnato

Valore di ritorno: nessuno

PrintNumber: visualizza un numero decimale sul display.

parametri:

• INT Numero ; Byte o numero intero da inviare al display.
• UINT X; coordinata X per la posizione della stringa
• UINT Y; coordinata Y per la posizione della stringa
• BYTE Font; valore compreso tra 0 e 31 – 0=5x8, 2=10x16, 3=5x16,  4 – 31=  dimensione estesa.
• Byte Transparent; specifica il colore di fondo del testo-  0=colore di fondo, 1= fondo non disegnato

Valore di ritorno: nessuno

SetBackGroundColor: imposta il colore dello sfondo RGB.

parametri:

• BYTE Red: 0 -255; 0= no nessun e 255 = massimo rosso.
• BYTE Green: 0 -255; 0= nessun verde e 255 = massimo verde.
• BYTE blue: 0 -255; 0= nessun blue e 255 = massimo blue.

Valore di ritorno: nessuno

SetDisplayOrientation: controlla il modo in cui i dati sono mostrati sul display, permettendo differenti orientamenti;

parametri:

• BYTE Orietation;
• 0= predefinito, 1= 90° CW, 2= 180° CW, 3=270°CW (CW =senso orario).

Valore di ritorno: nessuno

SetForegrounColour: imposta il colore del font in RGB

parametri:

• BYTE red: 0 – 255; 0= rosso spento, 255 rosso massimo
• BYTE Green: 0 – 255; 0= verde spento, 255 verde massimo
• BYTE Blue: 0 – 255; 0= blue spento, 255 blue Massimo

Valore di ritorno: nessuno
