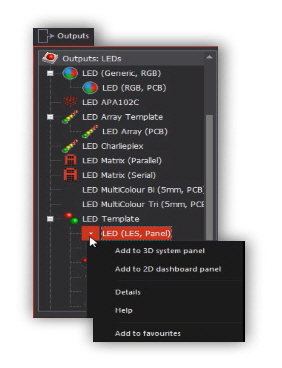

dal sottomenu a discesa del menù Output, seleziono 6 LED da pannello e li aggiungo al 3DSystem Panel.

Porta B bit 0

Porta B bit 1

Porta B bit 2

Porta B bit 3

Porta B bit 4

Porta B bit 5

selezione colore LED

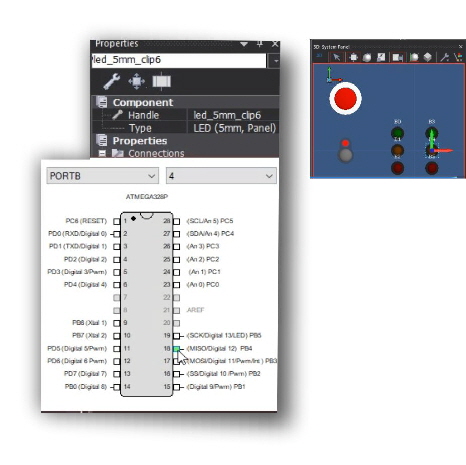

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

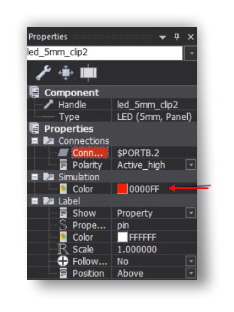

dal pannello proprietà del componente, seleziono il colore del LED

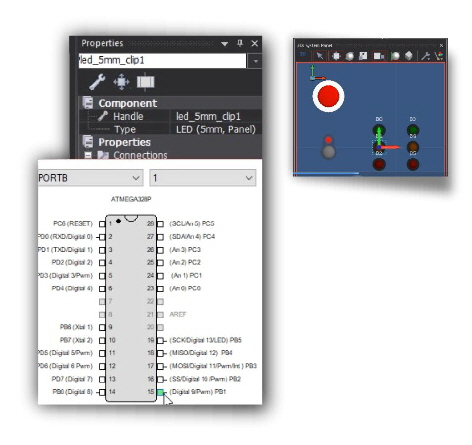

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

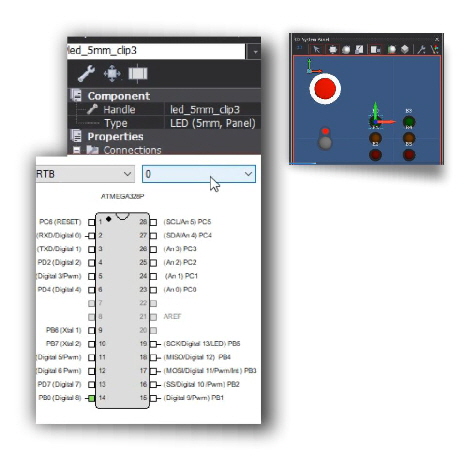

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

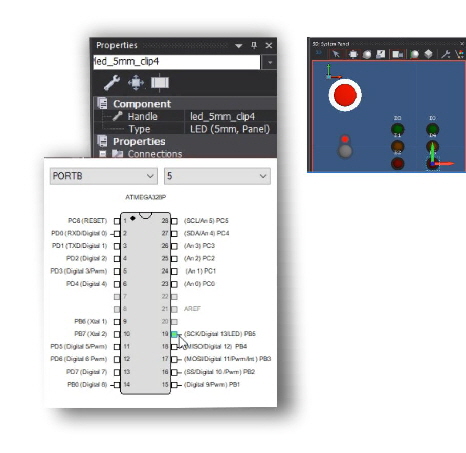

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

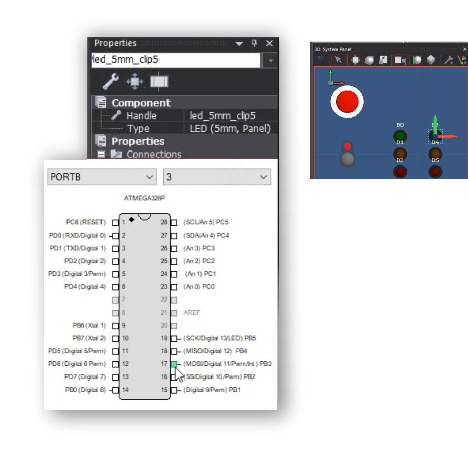

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

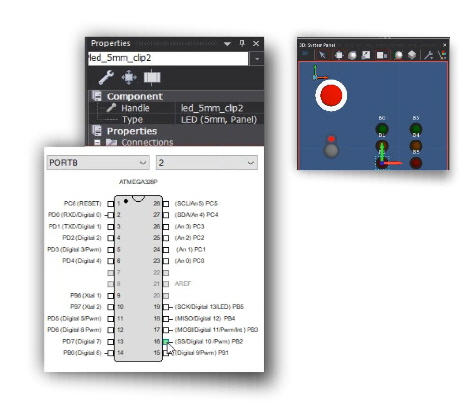

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

l’attribuzione della porta e del bit, deve essere fatta per ogni LED.

attribuzione porte e colore dei LED

PORTA   bit

VALORE COLORE

PIN Arduino

verde 1= luce verde semaforo 1

verde 2= luce verde semaforo 2

rosso
