Macro count_down
- Il ciclo count_down utilizza la variabile “totale” anziché “count”.
- La variabile “totale” (setA *1000 + setB *100 + setC*10 + setD), contiene il valore impostato con i BCD_Binary_Switch.
- Il ciclo count_down utilizza la Macro Count_down, che decrementa il valore contenuto della variabile “totale”.
- Sul Display sarà visualizzato il contenuto della variabile “totale” che decrementerà ad ogni ciclo, fino a raggiungere lo zero.
ciclo “conteggio down”, dal valore di Preset a zero.
L’operazione di conteggio, avviene con la macro “contdown”.

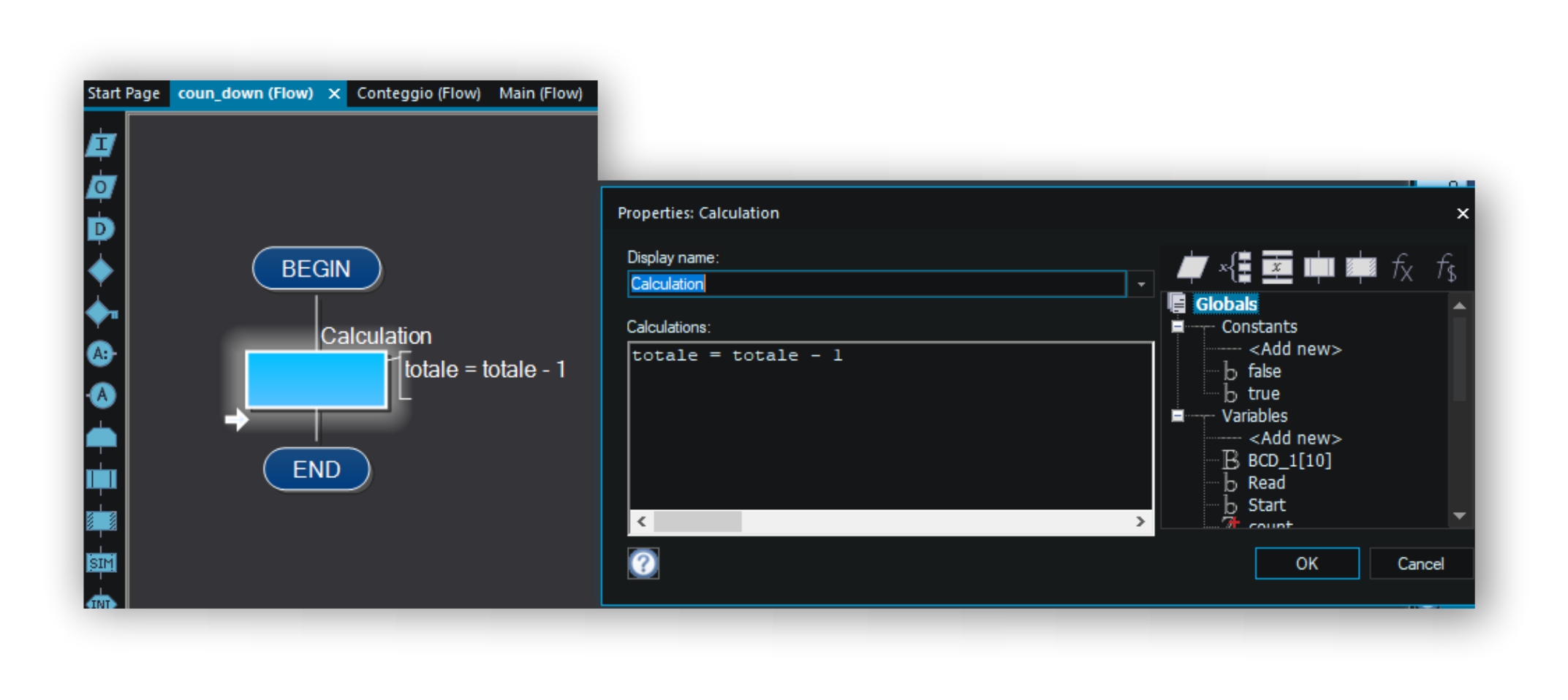

dal menu “MACRO”, creo la macro “count_down” che contiene la funzione “Calcolo” con l’espressione
totale = totale- 1
il display mostra il contenuto di “totale”
sposto sw_slide_sub_pcb2 (load) su OFF e sw_slide_sub_pcb1 (start). su ON.

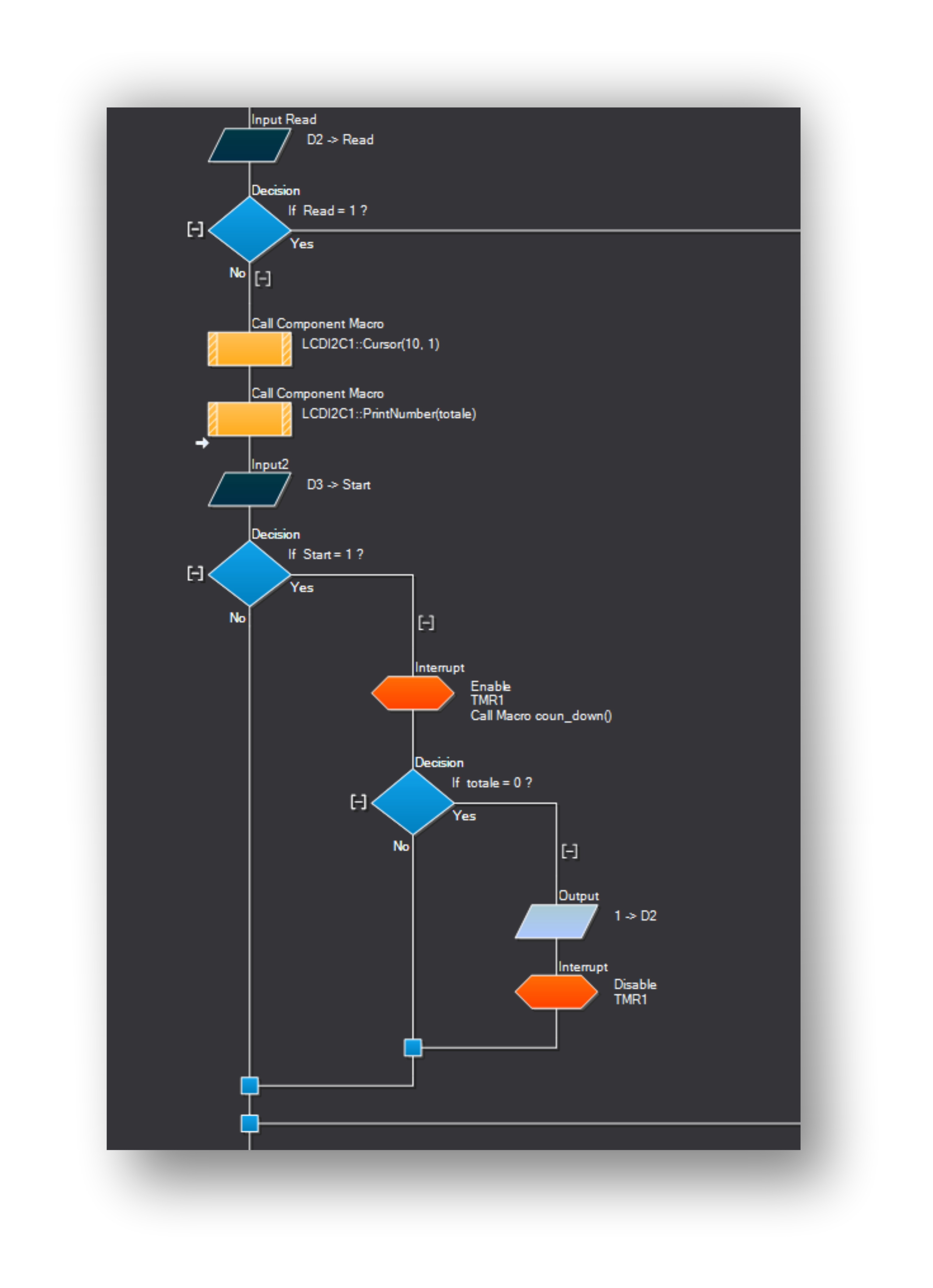

la funzione “Decisione” : Start” = 1 abilita TMR1 che richiama la macro “Count_down”.
la funzione “Decisione”: if totale = 0,
controlla il contenuto della variabile “totale” .
quando totale = 0 (la variabile totale raggiunge il valore zero)
la funzione “Output” : 1 -> D2
accende il led collegato all’uscita 2 della porta D.
l’istruzione successiva disabilita TMR1, bloccando il conteggio.
