Incisione di circuiti stampati

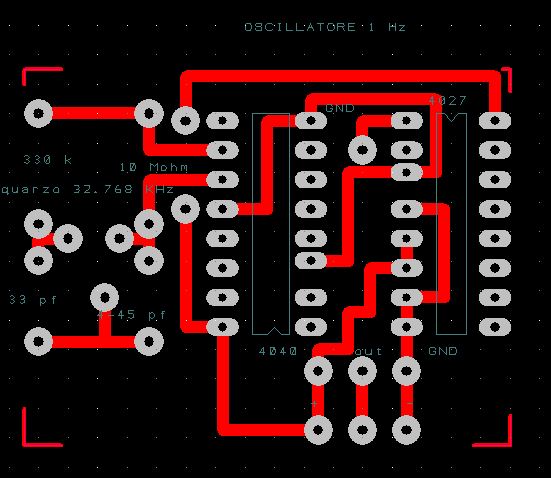

pcb DS

Questo semplice circuito è ottenuto con Designspark, ottenibile gratuitamente da questo collegamento ipertestuale.

Da Designspark, stampare il file in formato pdf e importare il file in Artcam, in modo da rilevare le misure reali.

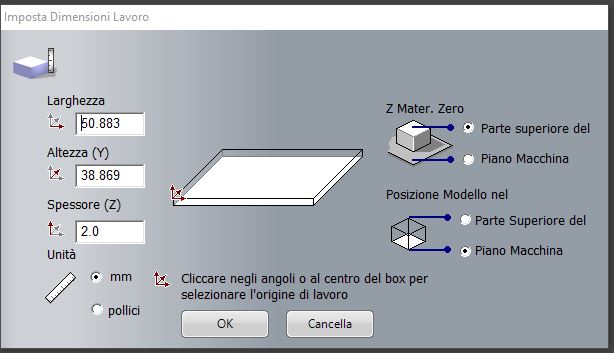

pcb misure reali

Lo spessore  Z, è quello della piastra ramata da incidere.

Catturare e salvare l’immagine in formato bitmap ( jpg), dall’immagine presente sullo schermo del file pdf utilizzando lo strumento di cattura di windows, rispettando i 4 limiti disegnati sul pcb,

Pulire gli eventuali errori utilizzando un programma di ritocco come paintnet, i fori centrali delle piazzole del circuito stampato devono essere circolari.

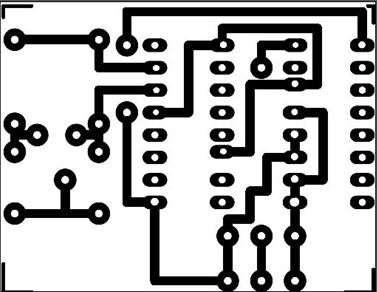

pcb art

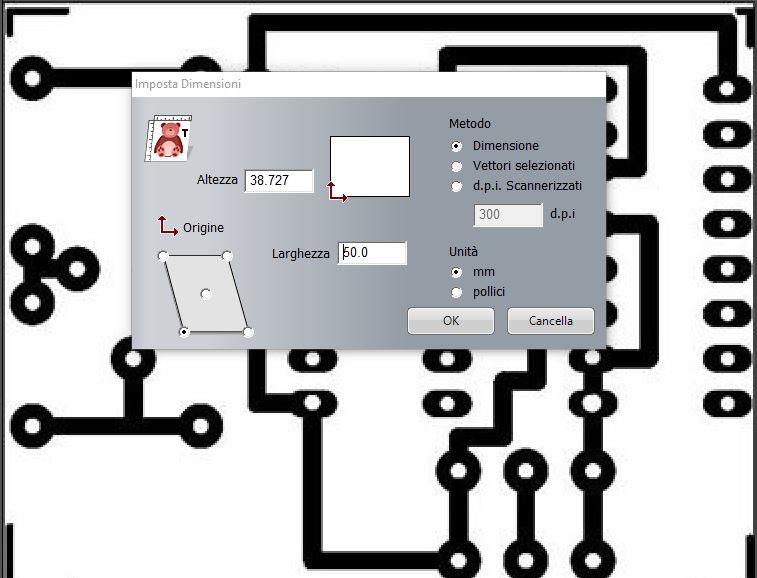

In Artcam, aprire il file jpg, impostare le misure del C.S., rilevate in precedenza, è sufficiente digitare una delle due misure.

pcb art misure
pcb menu art

vettori

pcb colori

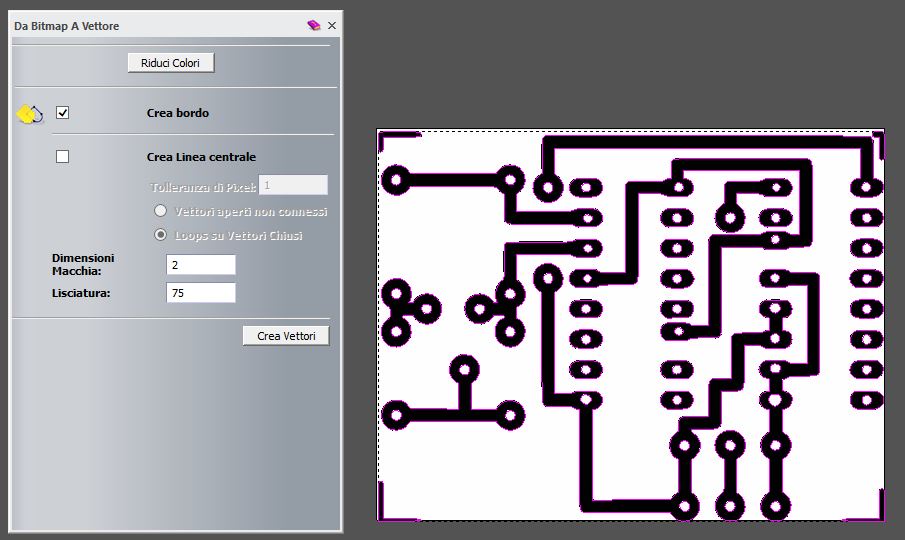

Con la funzione, ” bitmap a vettori”, si apre la finestra per ottenere i vettori che costituiranno il percorso della fresa, per avere solo i contorni dei segni neri, è necessario ridurre il numero dei colori del bitmap a 2.

Creare i vettori attorno alle piste e all’interno dei fori delle piazzole.

pcb conv a vettori

Dal menù a tendina di Artcam, con la funzione “percorsi utensile”, con il sotto menu,  “nuovo percorso utensile 2D”, selezionare “foratura”.

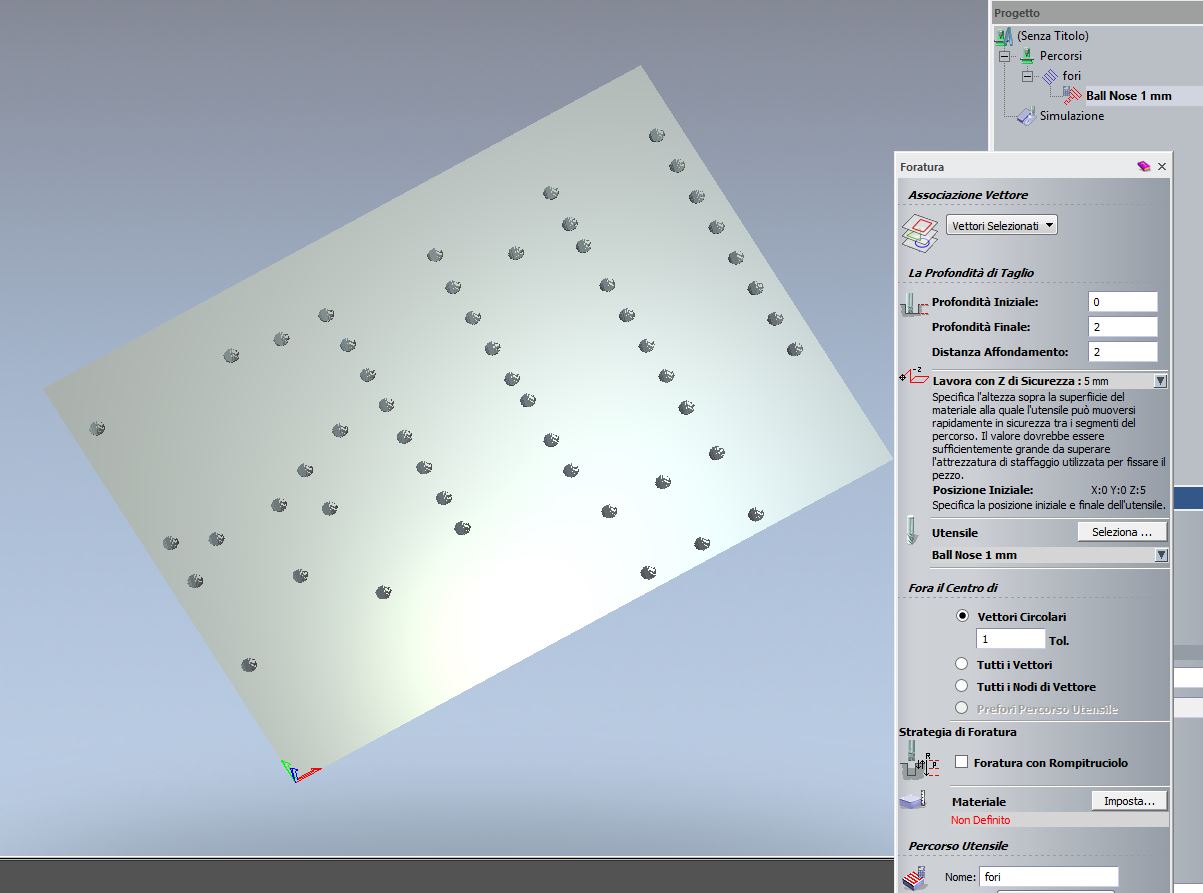

pcb sim foratura

Dal menu “foratura”,

Selezionare la profondità finale 2 mm , lo spessore della lastra ramata per circuiti stampati.

Selezionare l’utensile per la foratura, fresa da 1 mm tonda.

Selezionare  i vettori circolari da forare con un valore compreso tra 0,5 a 1,5.

Attribuire il nome, “fori”, e calcolare il percorso; la figura mostra il risultato della simulazione del piano di foratura.

Dal menù a tendina di Artcam, con la funzione “percorsi utensile”, con il sotto menu,  “nuovo percorso utensile 2D”, seleziono “profilatura 2D”.

pcb menu art

Percorsi utensile

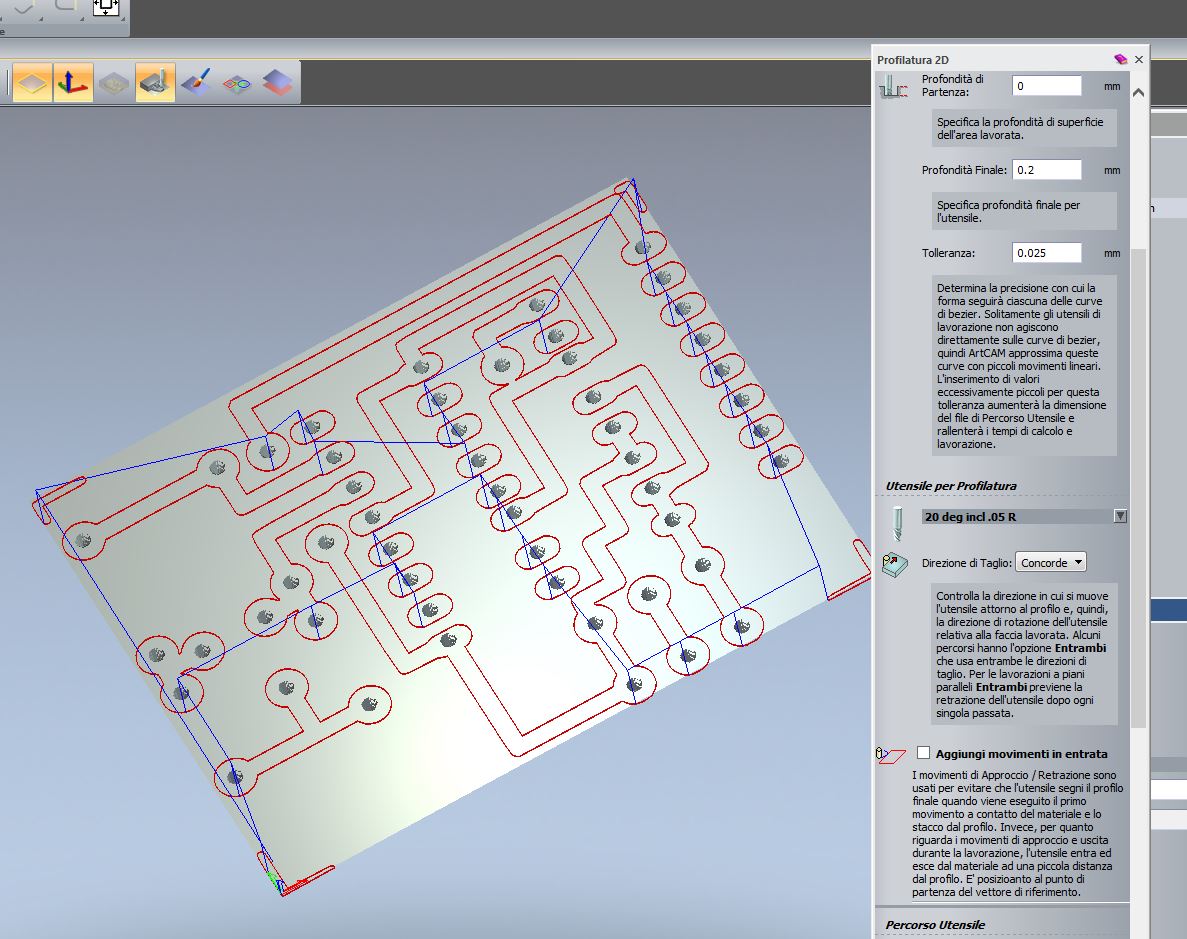

pcb incisione

Impostare la profondità finale a 0,2 mm, che è lo spessore del rame della piastra di vetronite.

Selezionare l’utensile per incisione con forma a V, angolo 10° punta 0,05, calcolo il percorso cui attribuire il nome incisione.

La simulazione mostra in rosso i percorsi della fresa e in blu, gli spostamenti della fresa tra un percorso e l’altro.

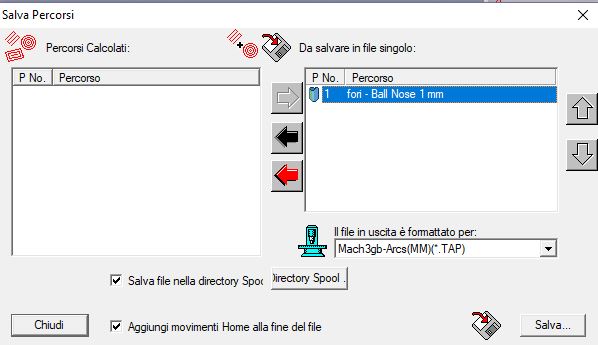

pcb percorso foratura

Salvare i percorsi fresa in due file differenti se sul CNC non c’è il cambio utensile.

Salvare i percorsi fresa in due file differenti se sul CNC non c’è il cambio utensile.

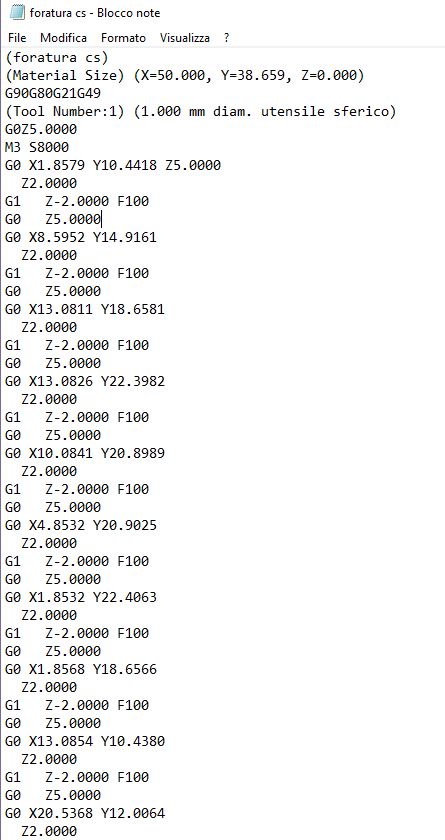

foratura tap

Gcode, generati da Artcam.

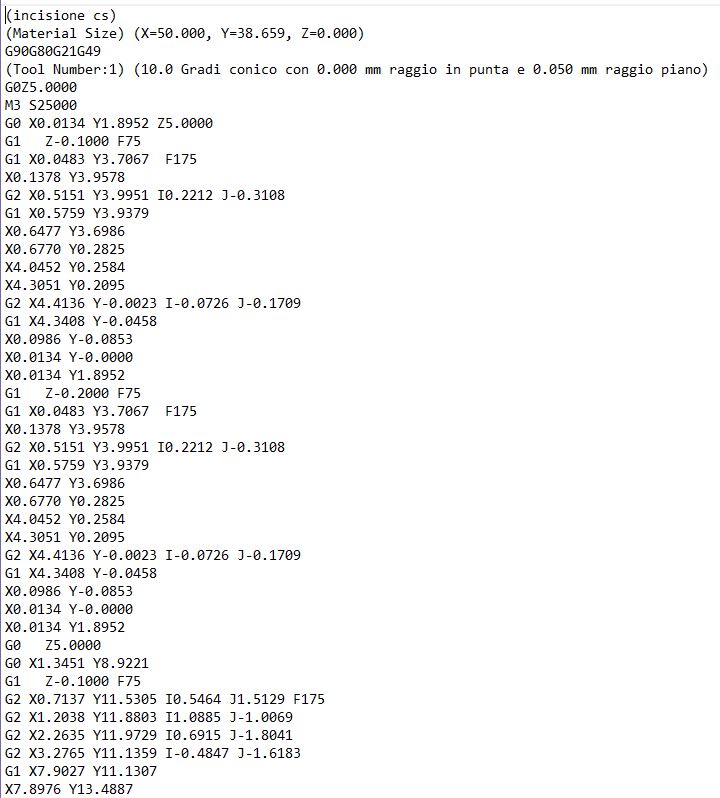

incisione

FlatCam, è un programma gratuito che permette di ottenere c.s, da file gerber, Excellon o da G-code
