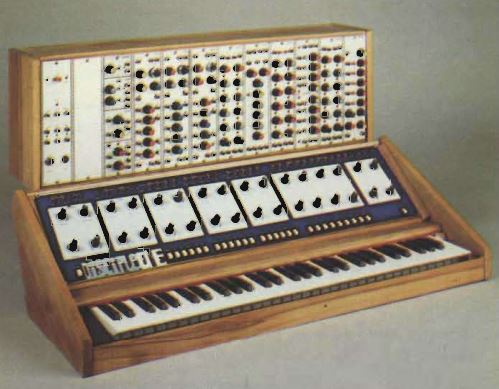

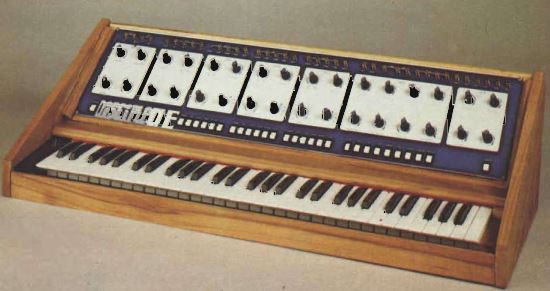

sintetizzatore monofonico precablato, DiscipleONE, i vari moduli sono direttamente utilizzabili premendo l'apposito interruttore di collegamento.
Il circuito è provvisto di ingresso per tensioni di controllo, ingressi per segnali esterni, e di uscite per poterlo estendere con i moduli del sistema modulare.

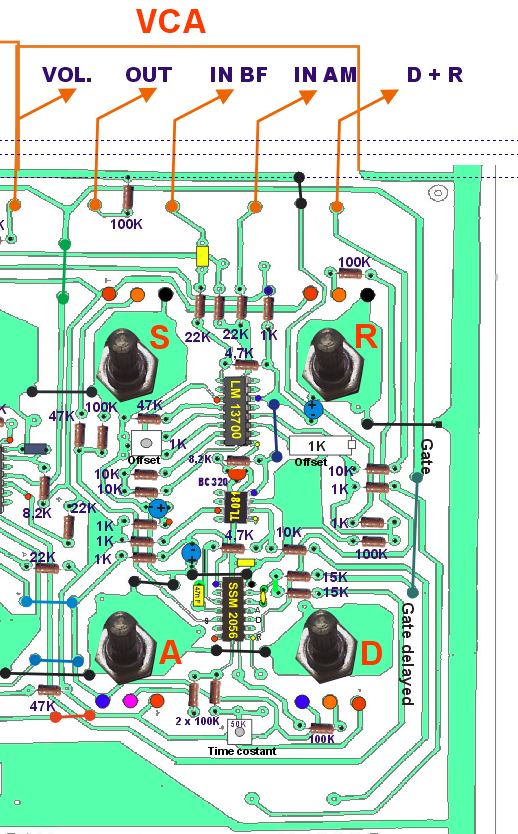

ADSR + VCA

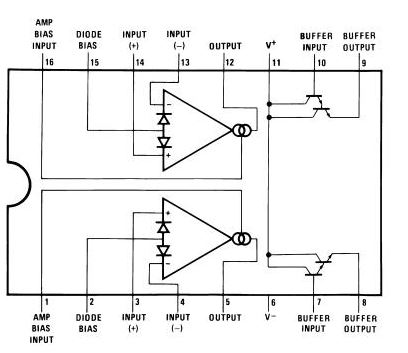

piedinatura LM13700

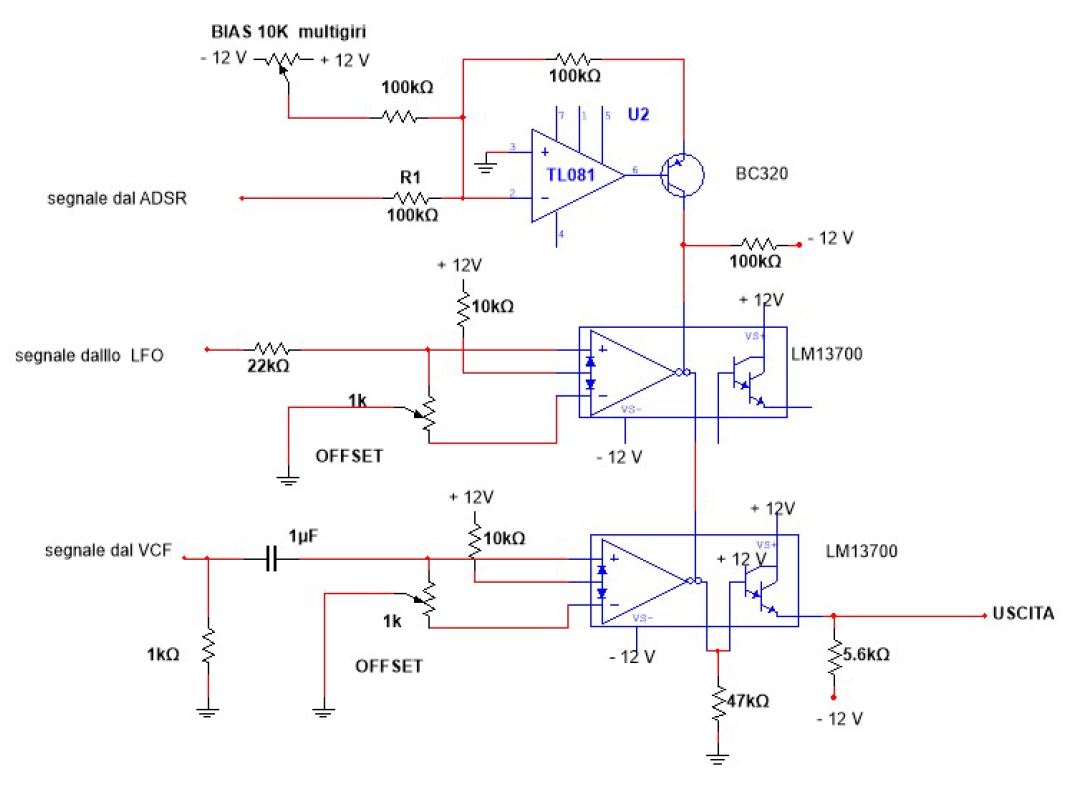

Schema elettronico del VCA
Il sintetizzatore monofonico DiscipleONE, è costruito attorno ai chip musicali della Solid State Music (SSM), tranne il VCA che è costruito con il doppio OTA, LM13700.
Pertanto sarà illustrato solo questa parte, perché la serie dei chip della SSM, sono difficilmente reperibili, diversamente di quelli della Curtis (CEM), recentemente tornati in produzione, ma che non sono pin compatibili con gli SSM.
