alimentatore + 14V ; -14V ; -27V
Poiché circuiti integrati utilizzati per la realizzazione del pianoforte necessitano di alimentazioni doppie e negative rispetto a massa, inoltre per alimentare i filtri, si è resa necessaria una ulteriore alimentazione positiva rispetto a massa.
Le alimentazioni devono essere rigorosamente stabilizzate e prive di ronzio residuo, che potrebbe sommarsi ai segnali di uscita dai divisori originando indesiderati battimenti con le note.
A causa delle dimensioni costruttive del pianoforte, per evitare cadute di tensione, dell’alimentazione, si è utilizzato la tecnica del “ground sensing system”, che permette, per mezzo di un apposito circuito elettronico di comparazione, di rilevare, mediante dei sensori, la tensione di alimentazione presente sul modulo alimentato, quindi trasferire l'informazione analogica della lettura rilevata alla centrale di alimentazione che elabora il dato ricevuto e varia la propria tensione di uscita in modo che sul modulo alimentato sia presente la tensione richiesta.
la stabilizzazione della tensione con ripple residuo trascurabile è ottenuta con l'utilizzo dei circuiti stabilizzatori di tensione della serie µa 7808 e 7908 e 7918

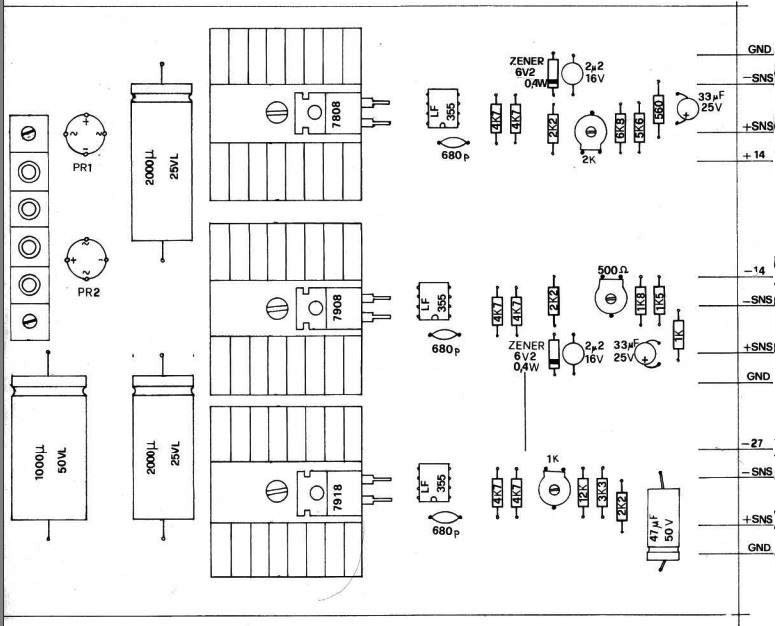

diposizione componenti alimentatore pianoforte
taratura alimentatore
posizionare i trimmer a metà corsa, quindi regolare i trimmer in modo da legger , sul voltmetro, le tensioni corrette.
circuito di sensing

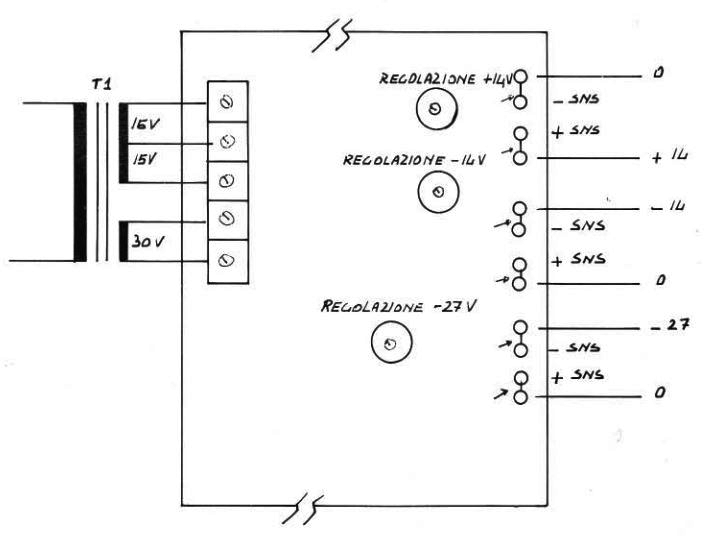

collegamenti alimentatore pianoforte
Per il collegamento ai vari moduli è necessario evitare di portare i collegamenti di massa con un unico filo; nello schema di collegamento si è messo in evidenza il fatto che le uscite + SNS e - SNS sono collegate alle rispettive uscite + e - per mezzo di ponticelli.

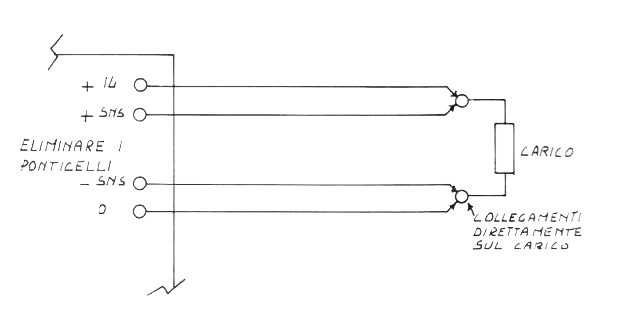

Nel caso di fili di collegamenti lunghi per avere la massima stabilità è consigliabile utilizzate il
“ Remote Sensing “, come indicato nello schema di figura 2; per semplicità è mostrato solo il collegamento dell'uscita + 14 V al modulo dei filtri.
Gli altri collegamenti sono identici a quelli indicati.
I fili di sense ( + SNS - SNS) possono essere anche sottilissimi.

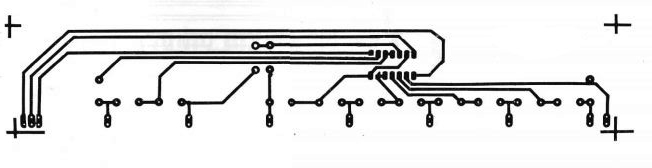

circuito stampato componenti dividore di ottave

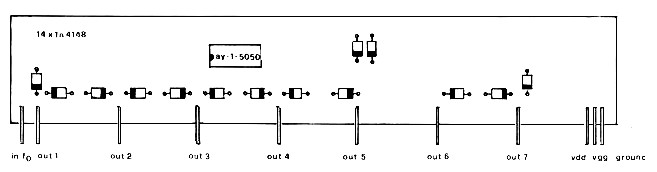

disposizione componenti dividore di ottave

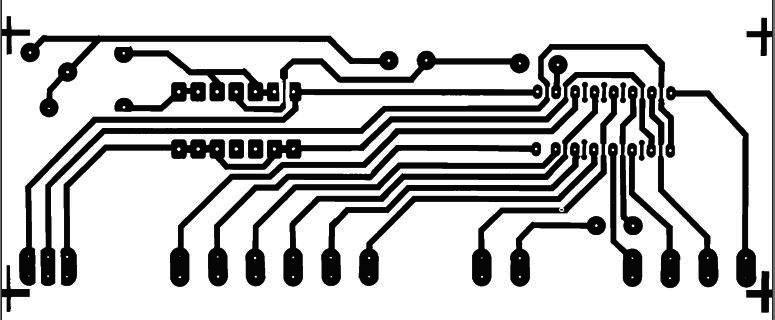

circuito stampato - lato rame - formatore di ottava

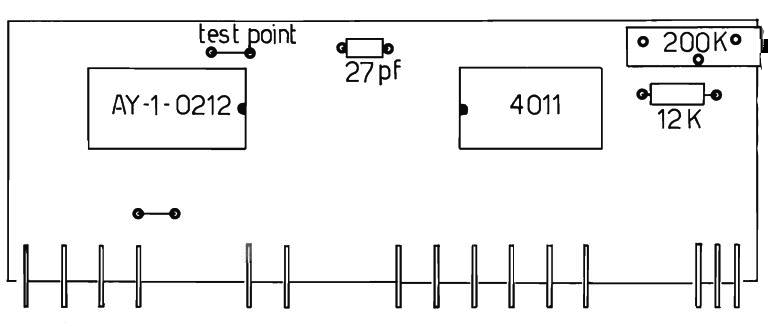

disposizione componenti oscillatore e formatore di ottava
Ci sono solo 9 componenti da montare considerando tra questi anche i due ponticelli, uno dei quali, precisamente quello che congiunge il segnale di clock al pin 2 del C.I. AY-1-0212, serve come test point (T.P.) per rilevare la frequenza dell'oscillatore base, che deve avere un'oscillazione attorno ad1Mega-Hertz, regolabile mediante il trimmer multigiri da 200 kHz.

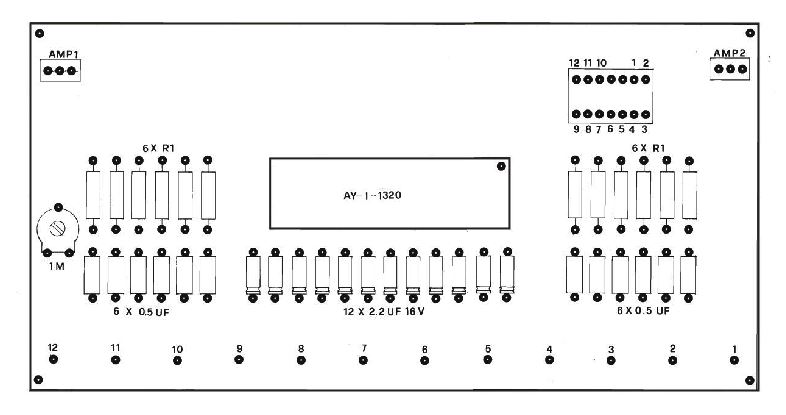

disposizione componenti AY-1-1320

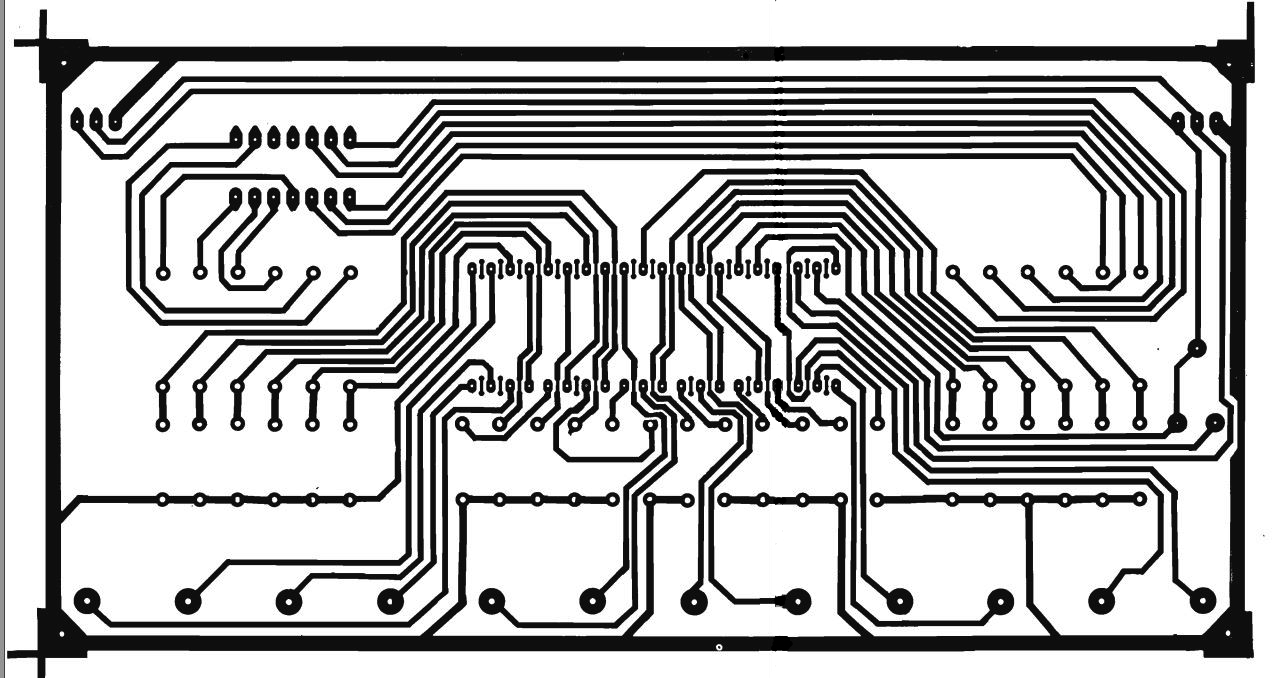

circuito stampato - lato rame - AY-1-1320

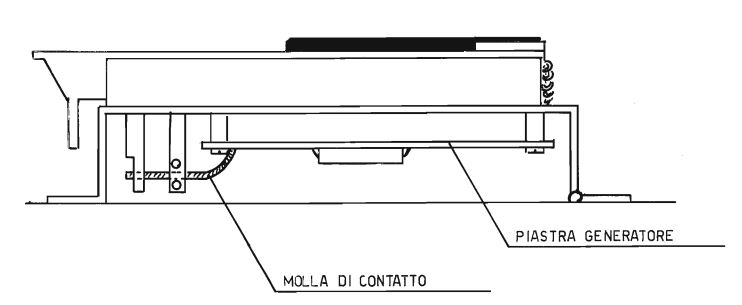

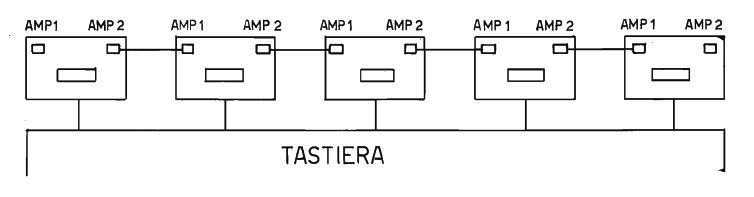

collegamento e posizionamento scheda AY-1-1320 sotto la tastiera
i circuiti stampati delle schede AY-1-1320, sono fissate sotto il vano della tastiera ,davanti alle molle di contatto che sono saldate sulla piatra stessa.

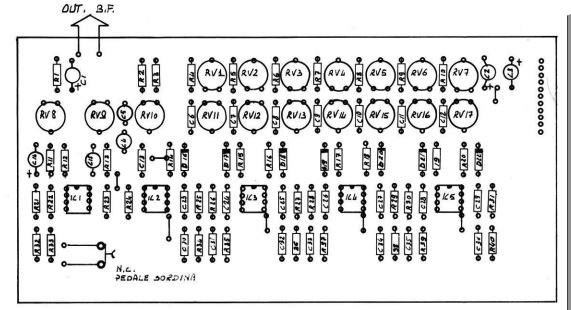

disposizione componenti filtri

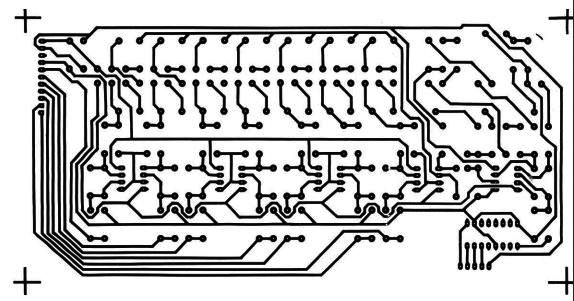

C.S. filtri - lato rame

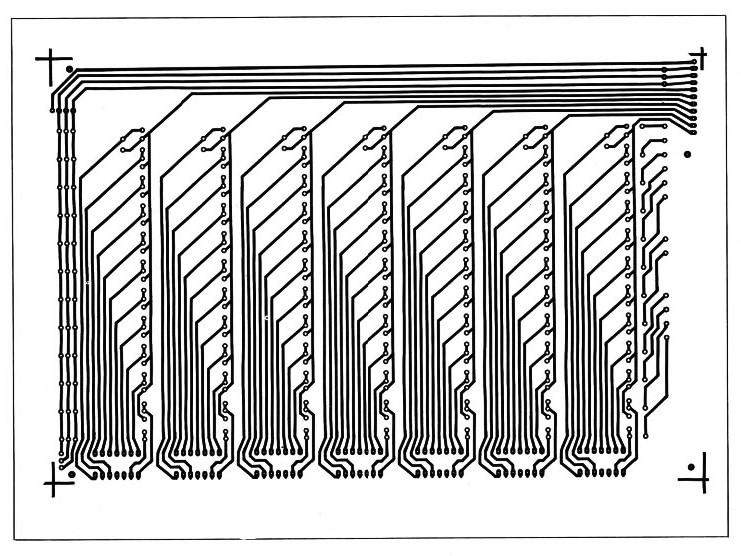

circuito stampato - porta divisori

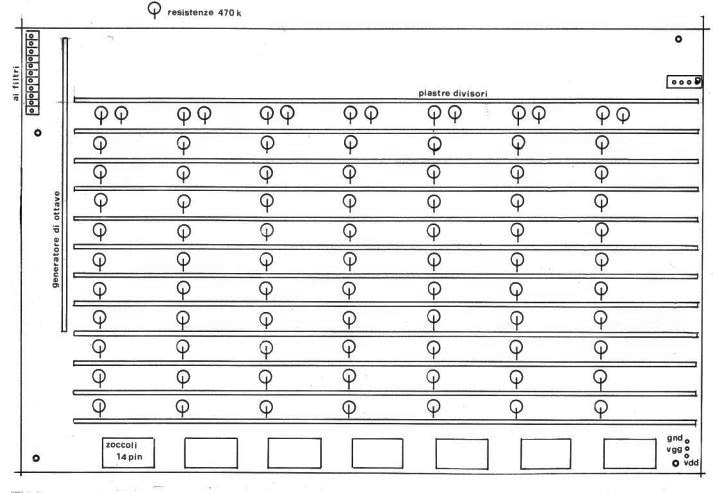

disposizione schede divisori - porta divisori
circuito stampato alintentatore pianoforte - lato rame
