Taratura e assemblaggio modulo   A.D.S.R.

La costruzione del modulo ADSR si articola nelle solite fasi e cioè montaggio dei componenti sul C.S. e cablaggio dello stesso nel relativo telaio metallico, il modulo non necessita di tarature, alla fine delle operazioni di montaggio si potrà passare direttamente al collaudo, collegandolo al resto dei circuiti tramite il connettore presente sul retro del cassetto.

Alimentando il modulo, si dovrebbero vedere i led indicatori del periodo di Rilascio accesi.

Si porteranno quindi i potenziometri a metà corsa,

Si premerà e si manterrà premuto il pulsante di trigger manuale presente sul pannello.

Immediatamente si dovrebbe accendere il led di Delay, per poi spegnarsi dopo alcuni secondi accendendo il led di Attacco e così di seguito, fino all'accensione del led di Sostegno.

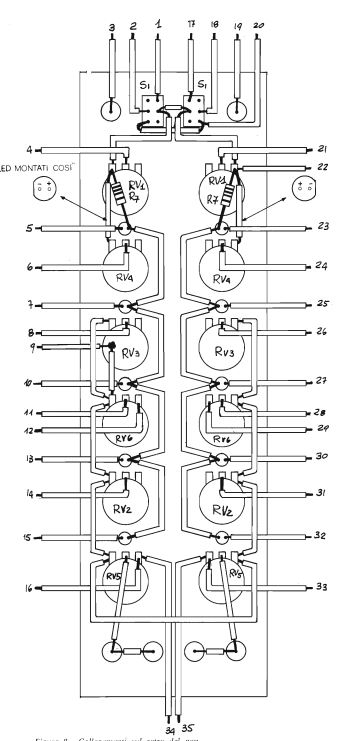

cablaggio pannello ADSR
aDSR COMPONENTI

collegamento retro pannello

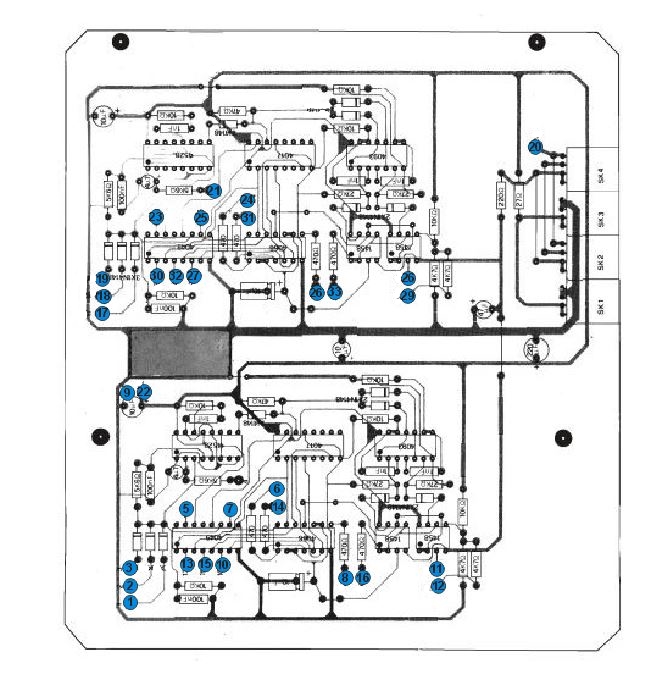

scheda ADSR, vista componenti

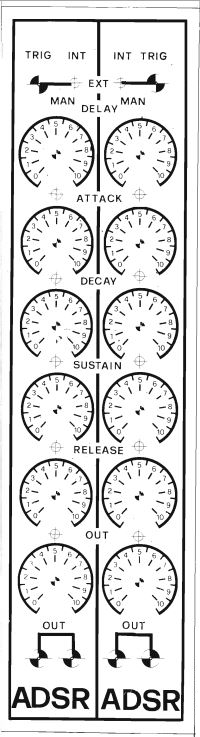

serigrafia pannello adsr

serigrafia pannello ADSR

  • 1 -4  ingresso Trigger esterno
  • 2 -3  commutatori di Trigger int/est
  • 5 -6  controllo Delay
  • 7 -8  LED indicatori periodo ritardo/Delay
  • 9 -10  controllo Attacco
  • 11 -12  LED indicatori periodo Attacco
  • 13 -14  controllo Decadimento
  • 15 - 16  LED indicatore Decadimento
  • 17 -18  controllo Sostegno
  • 19 -20  LED indicatore Sostegno
  • 21 -22  controllo Rilascio
  • 23 -24  LED indicatore Rilascio
  • 25 -26  attenuatore d’uscita
  • 27 -28 - 29 - 30 uscita tensione ADSR

Elenco componenti ADSR , moltiplicare per  2

  • IC1 = 4528B
  • IC3 = 4049B
  • IC4 = 4093B
  • IC5 = 4017B
  • IC6 = 4066B
  • IC7/IC8 = LM1458
  • R1 = 100k
  • R2,R4 = 56k
  • R5,R11,R13,R15 = 10k
  • R6,R16,R17 = 47k
  • R7 = 1K
  • R9,R10 = 470 Ohm
  • R12,R14 = 27k
  • R19 = 27 Ohm
  • R20,R18 = 220 Ohm
  • RV1 = potenziometro 47 M lineare
  • RV2,RV3,RV4 = potenziometro 1M Logaritmico
  • RV5 = potenziometro 10K logaritmico
  • RV6 = potenziometro 100K logaritmico
  • C1,C2 = 100 nF policarbonato
  • C3 = 4,7 microF 25V tantalio
  • C4,C5,C6 = 1 nF poliestere
  • C7 = 10 micro F 25 V
  • C8 = 47 micro F 25 V elettrolitticoelettrolittico
  • D1,D2,D3,D4,D5,D6,D7,D8= 1N4148
  • LD1,LD2,LD3,LD4,LD5 = LED

VARIE

  • 1 =cicircuito stampato
  • 1 = pannello frontale
  • 1 = telaio
  • 12 = manopole
  • 2 = deviatori
  • 6 = plug RCA
  • 4 = connettori AMP
  1. C9 = 47 micro F 25 Volt, solo un pezzo

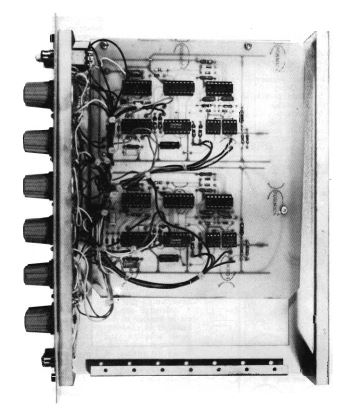

Cassetto ADSR

fotografia pannello anteriore e modulo ADSR assemblato nel cassetto

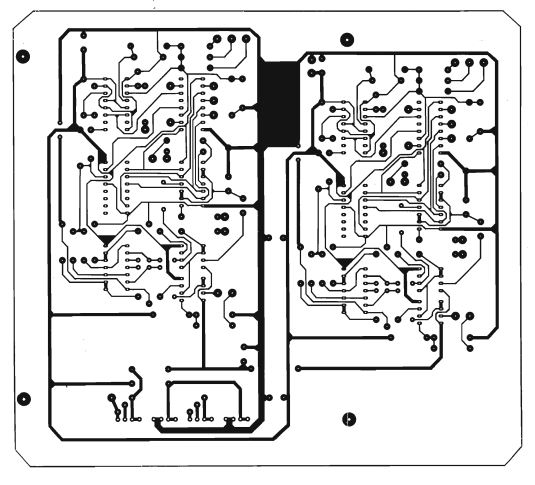

Circuito stampato ADSR lato rame

cs adsr
