Per montare il modulo Mixer, procedere nell'ordine consueto: resistenze, diodi, zoccoli per circuiti integrati, transistor e condensatori.
L'unica taratura da eseguire riguarda P10, che regola il guadagno dello stadio d'uscita per la cuffia.

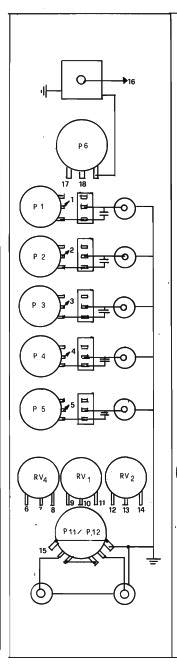

cablaggio pannello Mixer

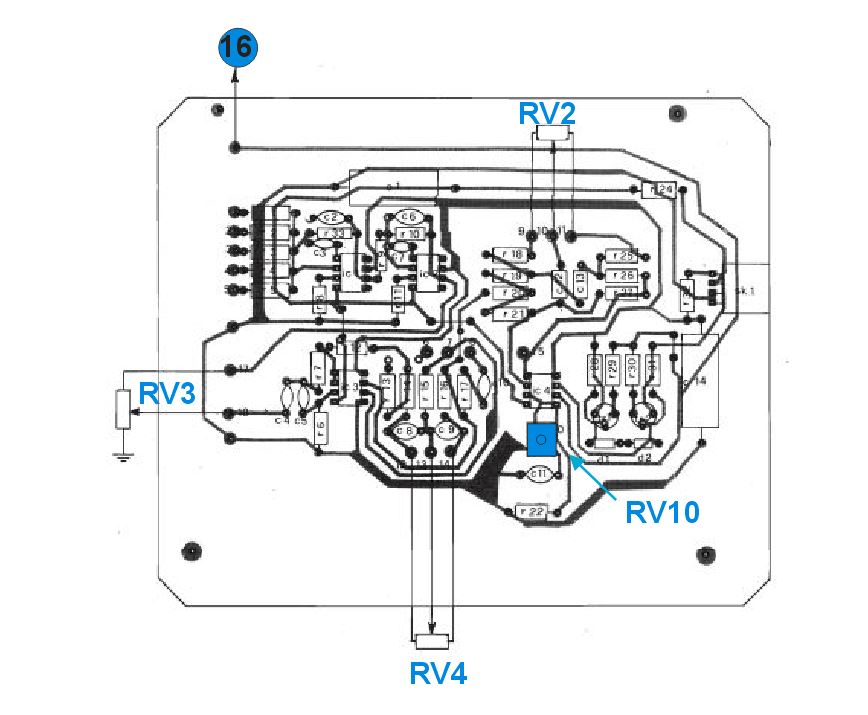

circuito stampato Mixer - vista componenti.

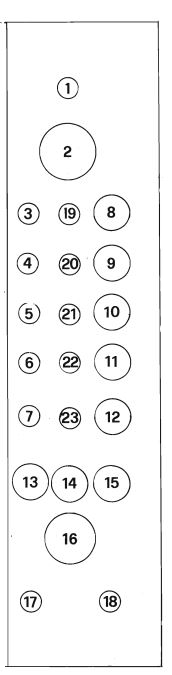

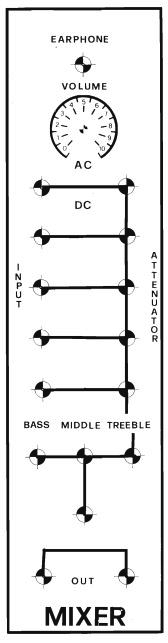

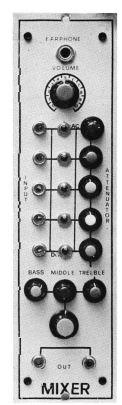

- 1 uscita cuffia
- 2 volume generale
- 3,4,5,6,7,8,9 ingressi
- 10,11,12 attenuatori
- 13 controllo bassi
- 14 controllo medi
- 15 controllo alti
- 16 PAN POT
- 17 uscita sinistra
- 18 uscita destra
- 19,20,21,22,23 accoppiamento AC/DC
|
Sint modulare legenda |
Riccardo Monti
