Per completare la costruzione del sintetizzatore, è opportuno aggiungere lo stadio mixer con controllo toni.

  • Il circuito permette di miscelare segnali con fronti di salita e/o discesa ripida.
  • Missaggio fra segnali audio differenti ricavati dai diversi moduli componenti lo strumento.
  • Correzione dei toni (con circuito a tre vie) per eventuali compensazioni delle apparecchiature a valle dello strumento.
  • Distribuzione del segnale monofonico prodotto dallo strumento sui due canali di una linea stereofonica.
  • Monitoraggio in cuffia del segnale sintetizzato,
circuito mixer

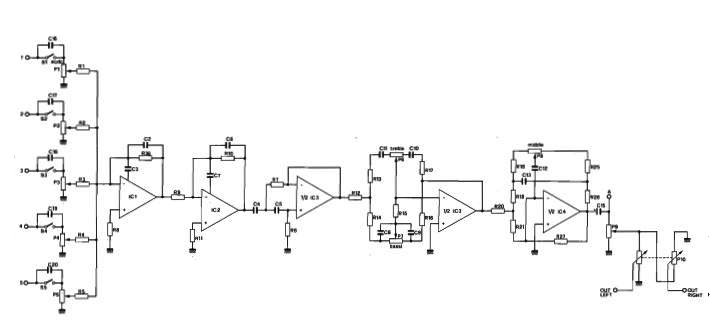

circuito elettrico completo del modulo MIXER

la rete di compensazione serve per garantire un buon comportamento nei confronti dei transitori, IC1 è connesso come miscelatore invertente; R1 – R5 sono i resistori di miscelazione, P1-P2-P3-P4-P5, sono  i regolatori di livello per gli ingressi audio

Si è prevista la commutazione per il tipo di accoppiamento (AC o DC) fra sorgente e circuito di miscelazione.

IC2, connesso come buffer invertente, serve per ripristinare la corretta fase del segnale.

filtri mixer

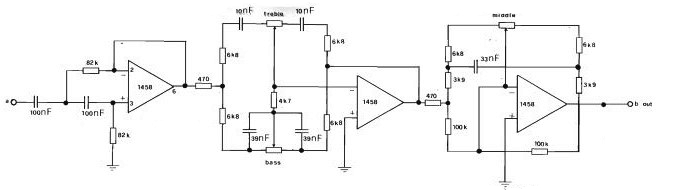

circuito dei filtri

I segnali in uscita dallo stadio di missaggio, passano attraverso un filtro passa alto realizzato attorno alla prima metà di IC3, che presenta una pendenza di 12 dB/ottava con una frequenza di taglio di circa 20 Hz.

Questo filtro ha lo scopo di eliminare i transienti di commutazione a frequenza infrasonica, e, in generale, attenuare i segnali a frequenza molto bassa generati dal sintetizzatore che possono affaticare l'ascoltatore o rovinare i woofers dell'impianto di amplificazione.

Nel caso si voglia portare la frequenza di taglio a 40 Hz, è sufficiente sostituire i resistori da 82 k Ohm  (R6 - R7) con resistori da 39 k Ohm.

Il circuito di controllo dei toni bassi e alti è realizzato attorno alla seconda metà di IC3, con tipica configurazione Baxandall.

Il controllo dei toni medi è realizzato dal circuito contenente la seconda metà di IC4.

Il segnale all'uscita dal circuito di controllo dei toni è applicato al regolatore di volume quindi al “PAN-POT” d'uscita e all'amplificatore per la cuffia.

Quest'ultima consiste in un amplificatore operazionale con stadio d'uscita in classe B; il guadagno dell'amplificatore può essere modificato agendo sul potenziometro semifisso RV10, per adattarlo al tipo di cuffia impiegato.

panoramico mixer

circuito panoramico “PAN POT

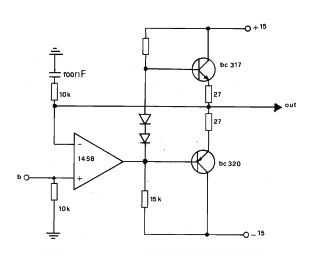

circuito  adattatore per cuffia

Il potenziometro di volume, non influisce sul volume dell'ascolto in cuffia, portando a zero tale comando permette al musicista di escludere l'amplificazione esterna quando si imposta il sintetizzatore,    monitorando l’operazione in cuffia.



Il potenziometro doppio P11/P12 permette di ottenere due canali, destro e sinistro.



MIXER e controllo toni

adattatore cuffua
