Taratura e assemblaggio modulo   V.C.A.

Taratura

• Collegare all'ingresso di controllo del VCA un segnale sinusoidale di circa 3 V di ampiezza e alla frequenza di circa 1 kHz.
• Portare il commutatore EXP' L - LIN su “LIN “ .
• Regolare il potenziometro BIAS al massimo.
• Collegare all'uscita del VCA un oscilloscopio commutato sulla portata più sensibile e regolare il trimmer RV2 fino ad annullare il segnale eventualmente presente in uscita.
• Collegare all’uscita del VCA  un voltmetro e regolare RV1 fino ad ottenere una tensione d'uscita di 0V.

Le due regolazioni sono interdipendenti e la taratura deve essere fatta più volte agendo ripetutamente sui due trimmer fintanto che ruotando il potenziometro di BIAS, la tensione in uscita possa variare solo di qualche millivolt.

Scollegare il segnale ad 1 kHz dall'ingresso di controllo e collegarlo ad un ingresso audio.

Portare il potenziometro «BIAS» al minimo e regolare il trimmer RV4 fino al punto in cui si annulla il segnale in uscita.

La regolazione descritta può essere fatta più finemente collegando il VCA al modulo ADSR regolando il trimmer RV4 per ridurre alla minima ampiezza gli eventuali transienti presenti in uscita.

• Portare il potenziometro BIAS al massimo.
• All'uscita si avrà il segnale applicato in ingresso, amplificato.
• Prendere nota dell'ampiezza del segnale in uscita.
• Portare il commutatore EXP'L - LIN su «EXP'L
• Regolare il trimmer RV3 fino ad ottenere la medesima ampiezza in uscita.
• Portare il potenziometro «BIAS» al minimo e regolare RV3 fino all'annullamento del segnale in uscita.

I due trimmer RV3 e RV3 sono leggermente interdipendenti fra loro perciò la taratura deve essere eseguita agendo ripetutamente su di essi.

R30 determina il segnale di uscita; la resistenza dovrà essere aumentata nel caso non fosse possibile azzerare il segnale d’uscita, mentre dovrà essere diminuita, se il segnale non dovesse essere presente, anche con RV3 ruotato completamente in senso antiorario.

Quest’operazione finisce la taratura del modulo DUAL VCA.

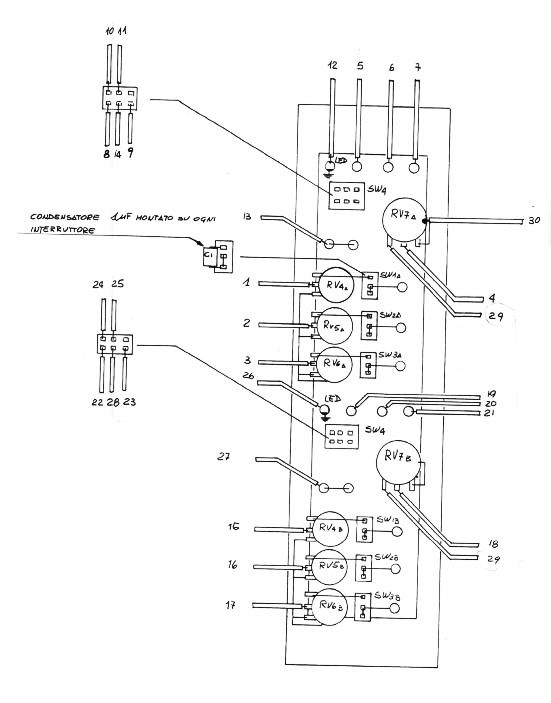

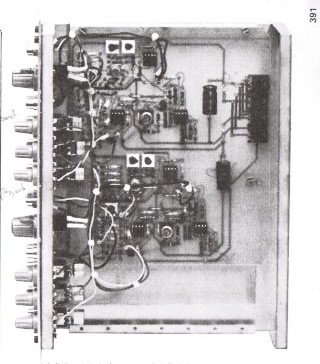

collegamenti pannello di controllo alla scheda VCA

• 1-2-3 ingressi tensione di controllo
• 4 LED indicatore di sovraccarico
• 5 BIAS - regolazione manuale del guadagno
• 6  Expl/Lin commutatore di curva di controllo del VCA  esponenziale/Lineare
• 7-8 OUT uscita segnali di bassa frequenza
• 9-10-11 Input - ingresso segnali audio
• 12-13-14 Commutatori di accoppiamento ingressi alternata (AC) continua (DC)
• 15-16-17 Attenuazione ingressi

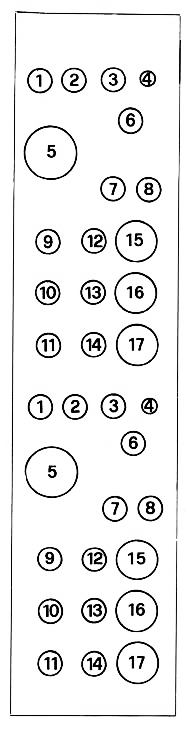

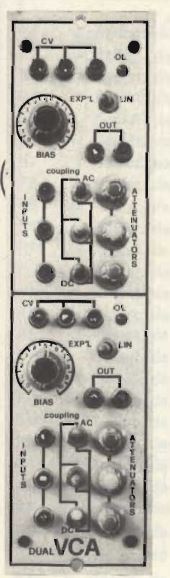

dispozione comandi pannello VCA

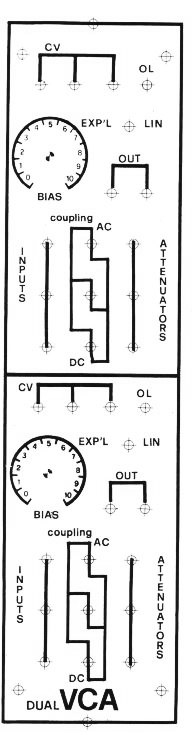

serigrafia pannello VCA

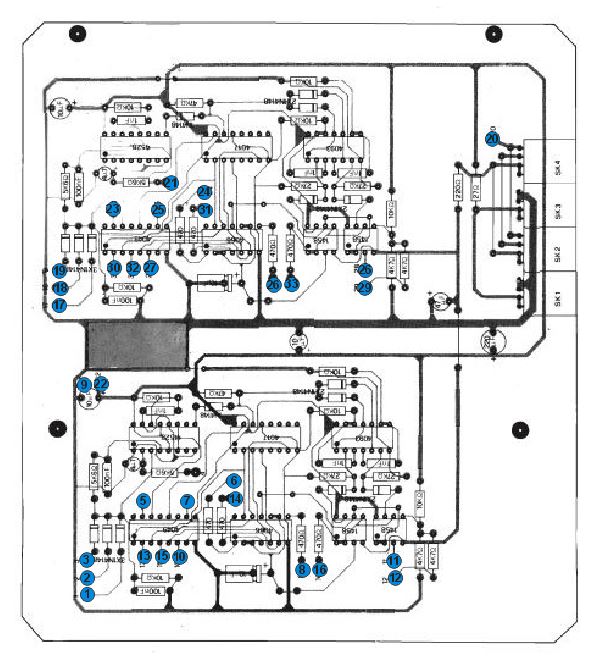

Elenco componenti VCA

• R1,R2,R3R22,R23,R28,R32,R33,R34,R35 = 100KOhm
• R4,R9 = 470 Ohm
• R5,R6,R7,R8 = 15 KOhm *
• R10= 3,3 Ohm
• R11 = 22 KOhm
• R12 = 220 KOhm
• R13,R39 = 4,7 KOhm
• R14 = 2,2 KOhm
• R15 ,R26= 15 KOhm
• R16,R25 = 390 Ohm
• R17,R18R19 = 1 MOhm *
• R29 = 10 Kohm *
• R21 = 1 KOhm *
• R24 = 47 KOhm
• R27 = 1,5 KOhm
• R29 = 27 KOhm
• R30,R31 = 150 KOhm
• R36 = 2,2 MOhm
• R37 = 560 Ohm
• R38 = 10 KOhm
• R40,R41 = 47 Ohm

tutte le resistenze sono 1/4 W 5% eccetto * che sono 2% a strato metallico

• RV1 = 1 KOhm cermet 1 giro
• RV2,RV3 = 50 KOhm cermet 1 giro
• RV4,RV5,RV6,RV7 = 100 KOhm potenziometro lineare

potenziometri e trimmer

• C1,C2,C3 = 1 microF poliestere
• C4,C5 = 1 nF ceramico
• C6 =100 pF ceramico
• C7,C8 = 100 microF 25V elettrolittico

condensatori

• D1,D2 = 1N4148
• IC1 = LF356
• IC2 = CA3130
• IC3,IC4 = LM1458
• Q1 = MD8003
• Q2 = BC317

Diodi, transistor e circuiti integrati

materiale vario

• LED = rosso
• SW1,SW2,SW3,SW4 = MX1D deviatore unipolare
• 5  prese RCA
• 4  zoccoli 8 pin per IC
• 4 connettori AMP 280378/2

l’elenco componenti è relativo ad un solo VCA,; nel modulo ci sono 2 VCA, pertanto il materiale, ad eccezione dei connettori SK1,SK”,SK3,SK4,  deve essere raddoppiato.

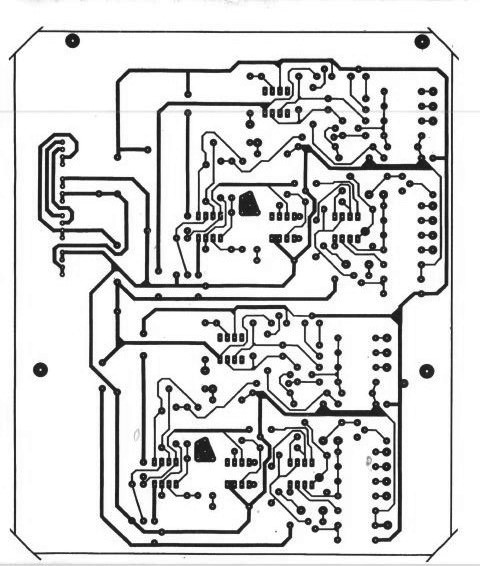

circuito stampato VCA - lato rame

Riccardo Monti
