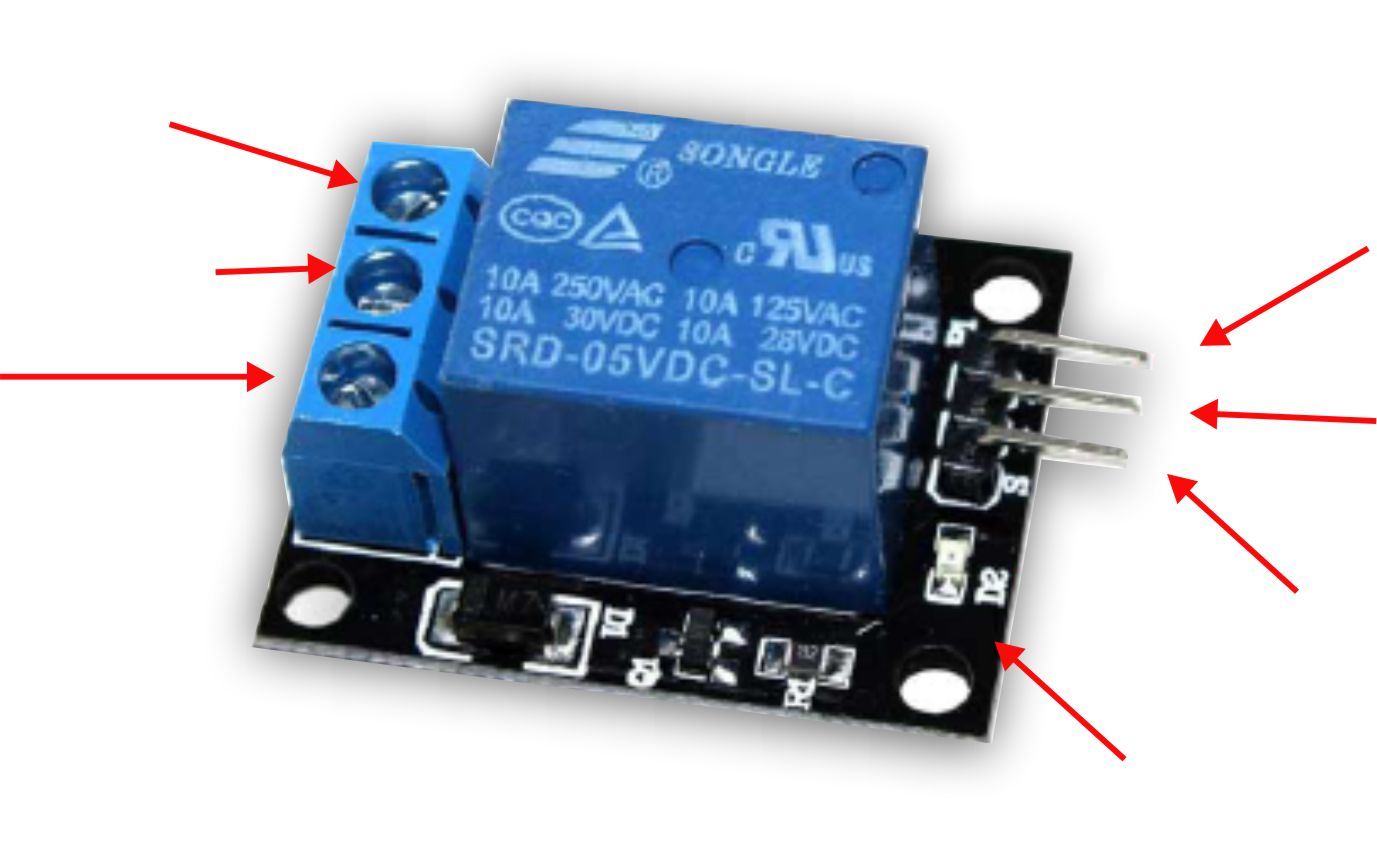

Modulo relay per Arduino

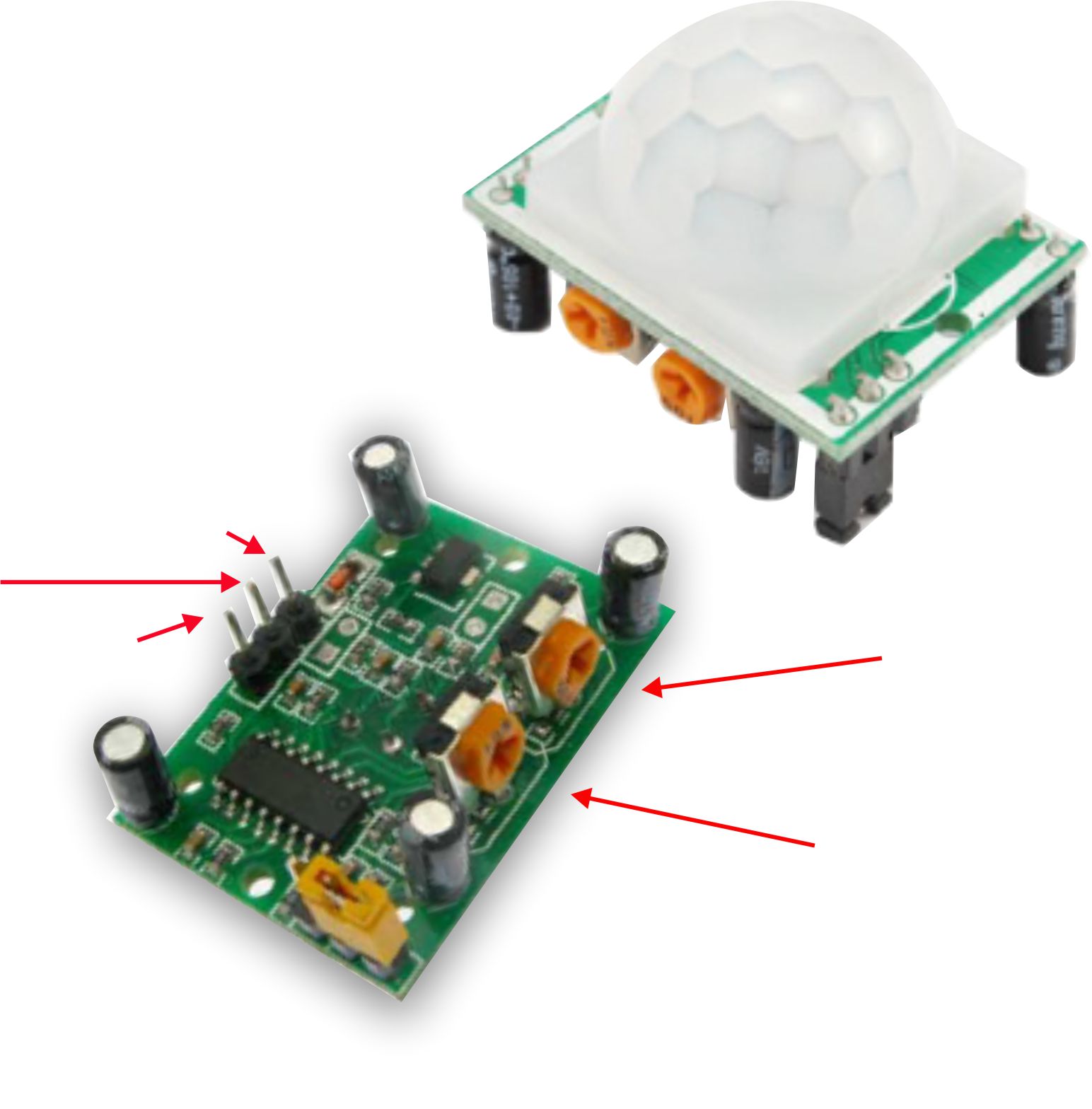

Modulo PIR per Arduino

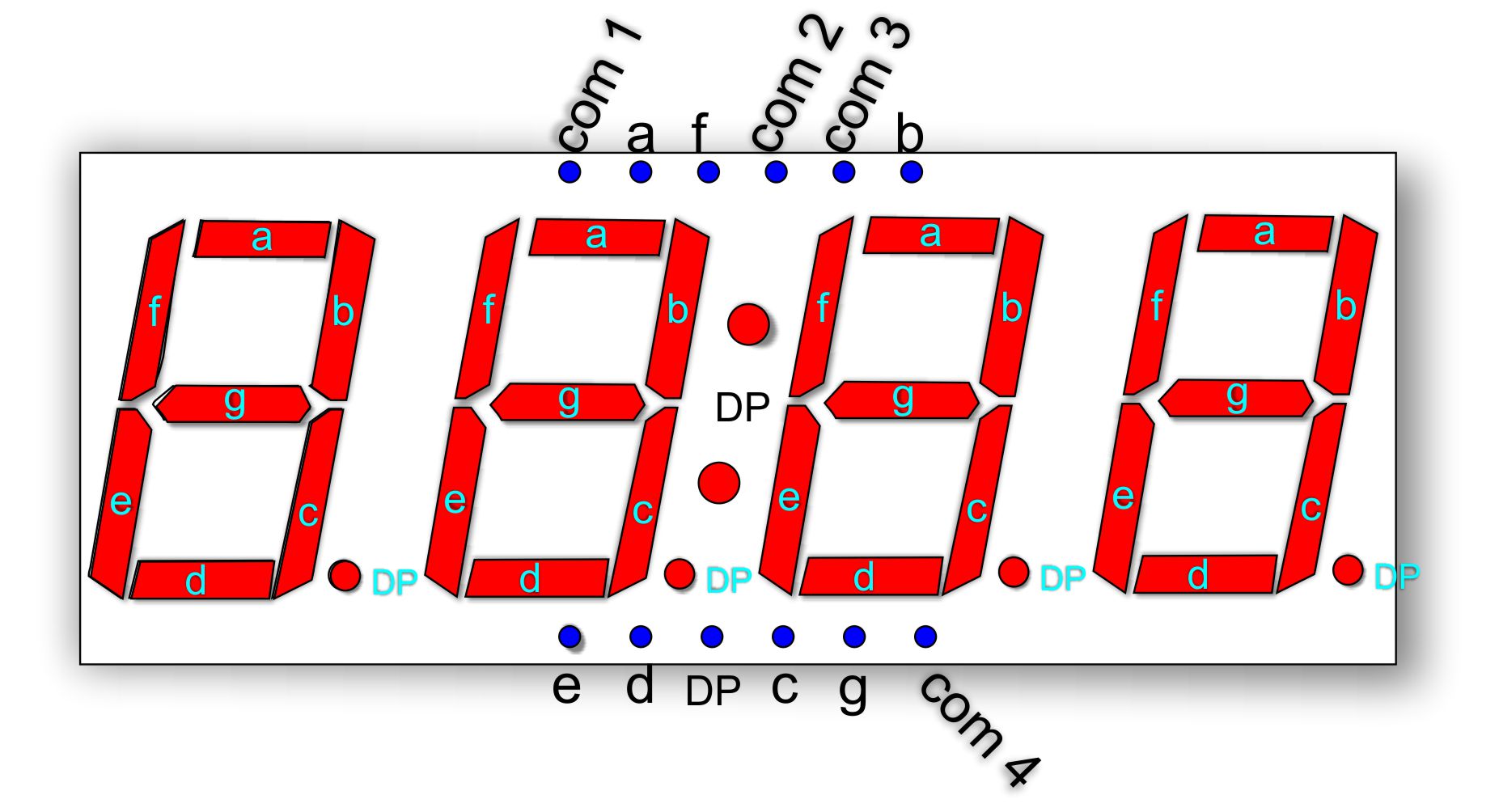

collegamenti per un Quad Digit ad catodo comune

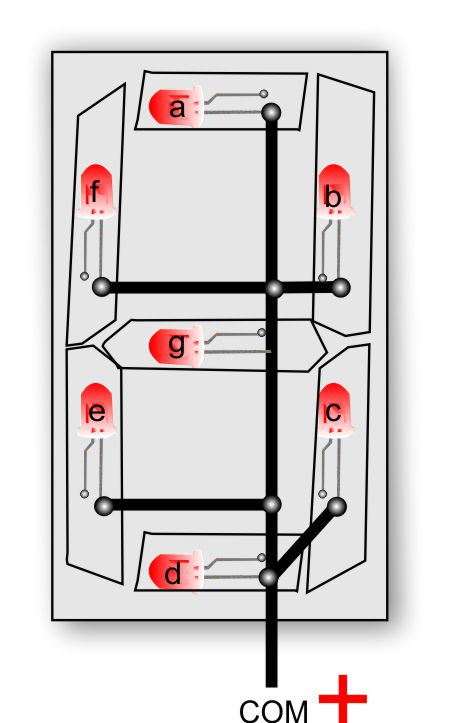

all’interno di ogni numero, ciascun segmento del numero, è collegato ad un LED;
questi LED hanno l’anodo collegato al positivo di alimentazione.
i catodi , se collegati a massa, accendono il LED.
per limitare la corrente che scorre nei LED, è necessario aggiungere una resistenza.
collegamenti per un display 7 segmenti a catodo comune
Tempo di stato ON
regolazione sensibilità
GND
5 - 12 VDC
Uscita TTL 3,3 V

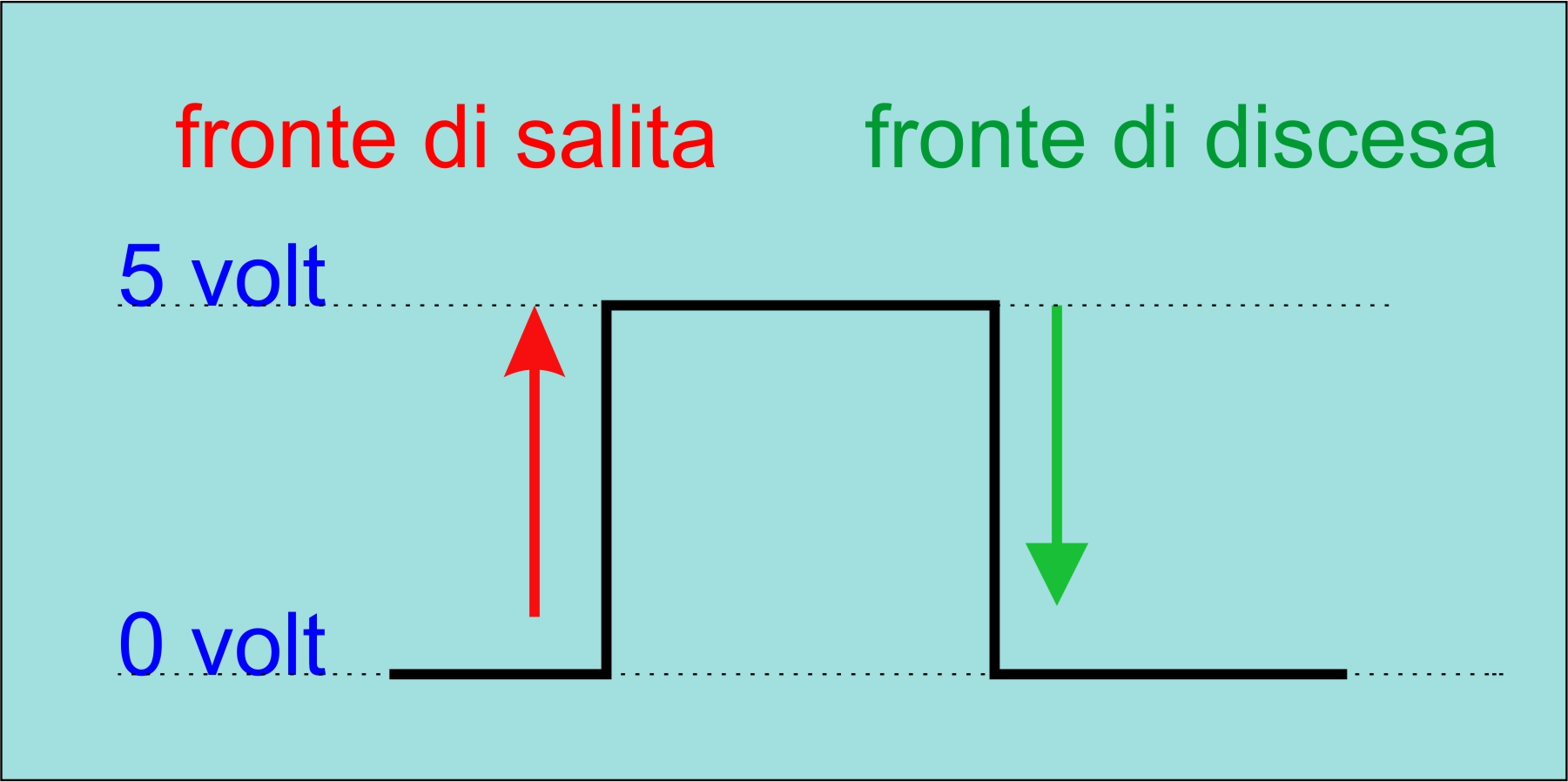

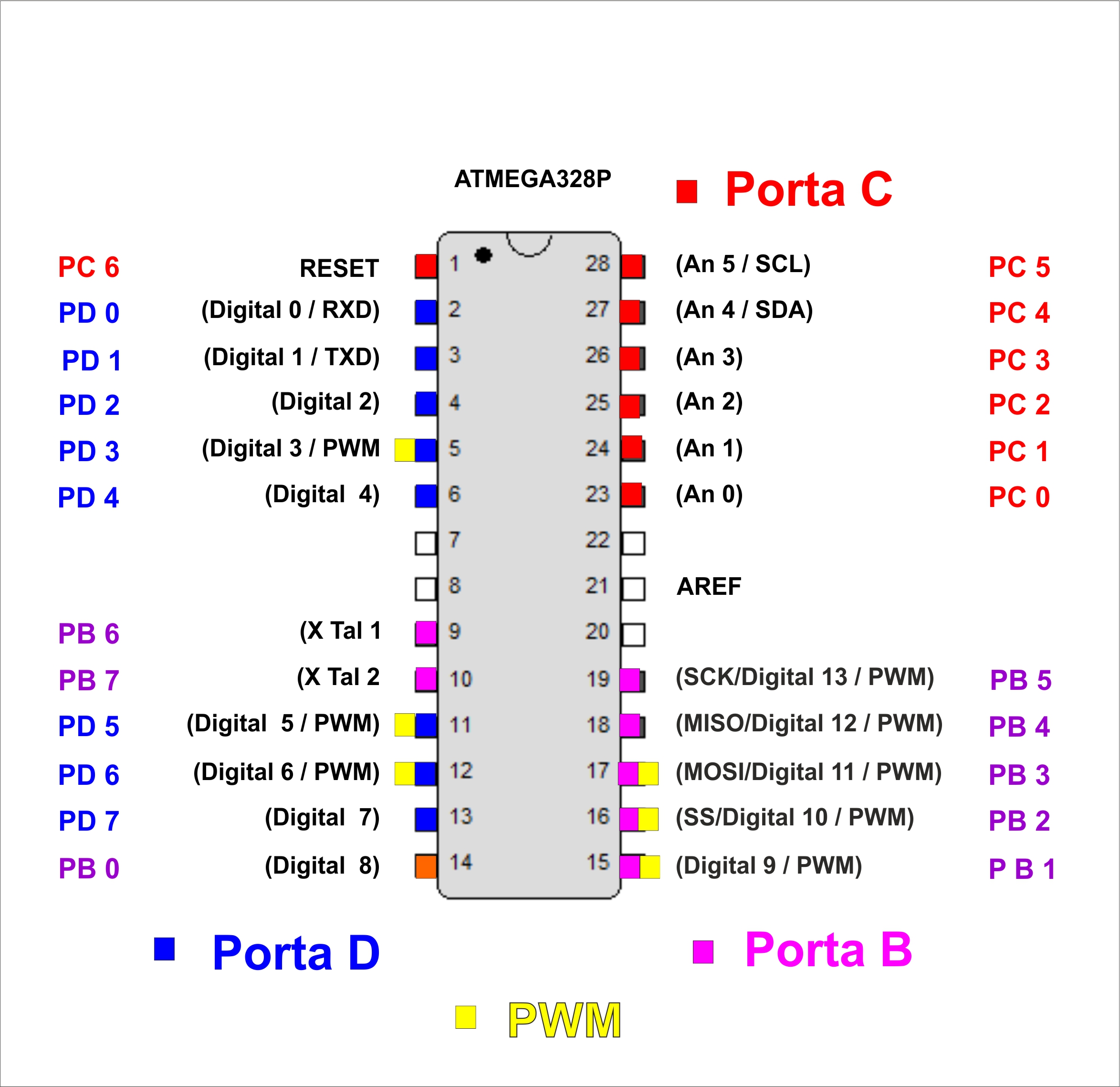

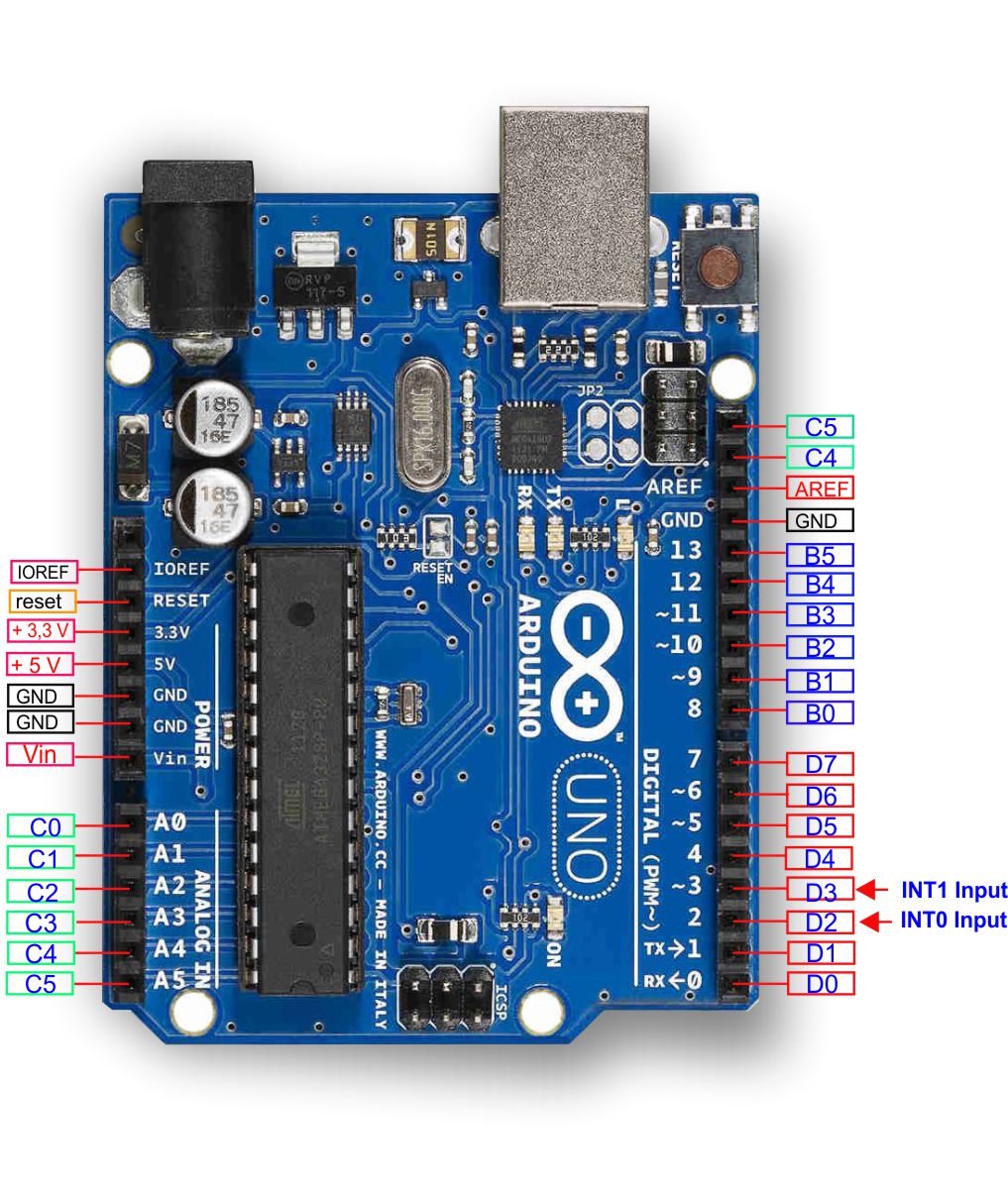

Ci sono due tipi d’impulsi verticali:
Rising edge – fronte di salita: quando il segnale d’ingresso, normalmente Low (a livello zero) passa allo stato High per tornare in seguito al livello logico (low); per esempio passa da zero a 5 Volt e tornare nuovamente a 0.
Falling edge – fronte di discesa: quando il segnale, normalmente a livello logico 1 (high), passa dal livello logico 0 (low), per tornare nuovamente a livello logico alto (high); Per esempio da + 5 volt a 0 e tornare nuovamente a + 5 Volt.
Questa variazione di stato, può essere catturata sia dal passaggio basso-alto che dal passaggio alto-basso.

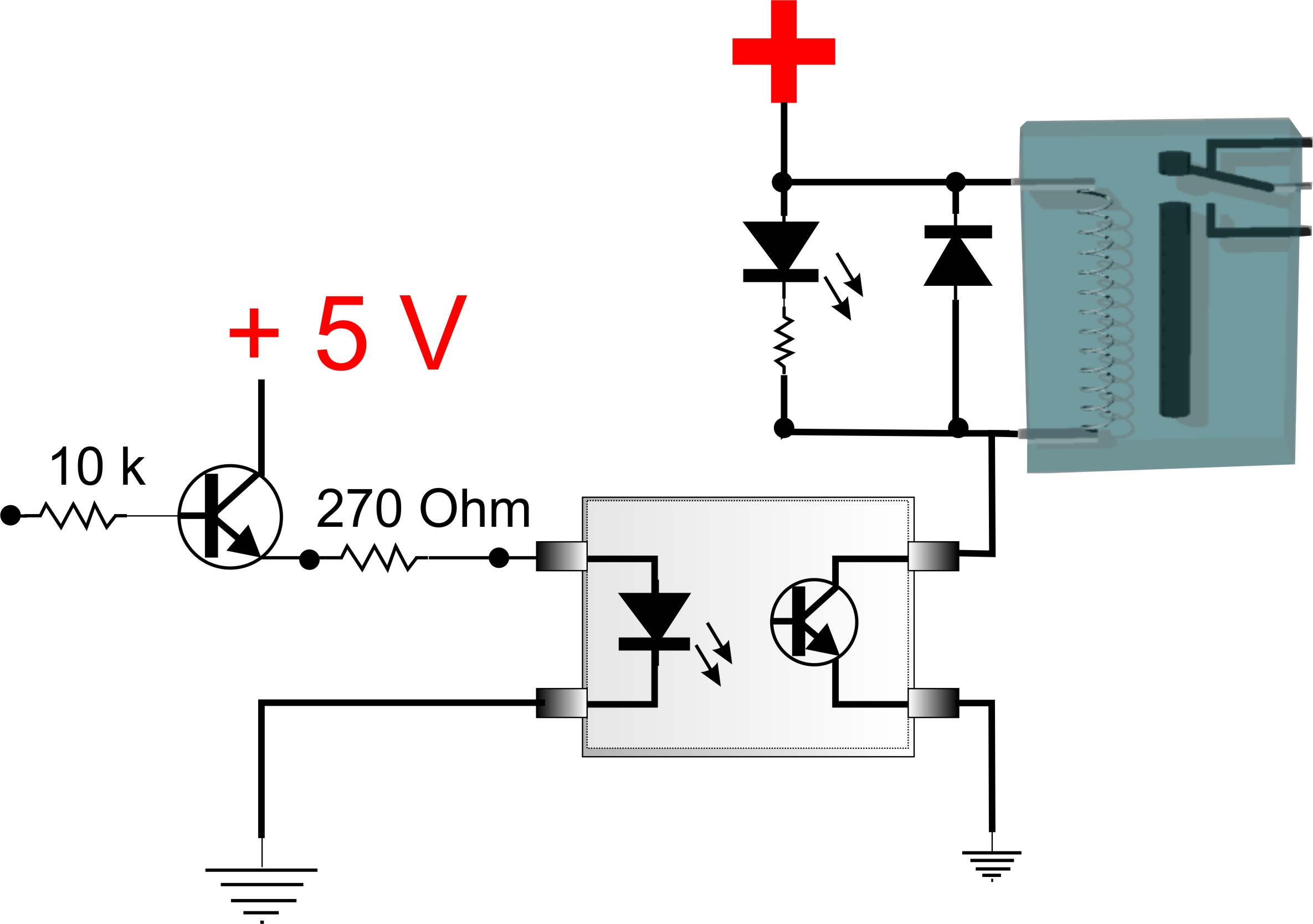

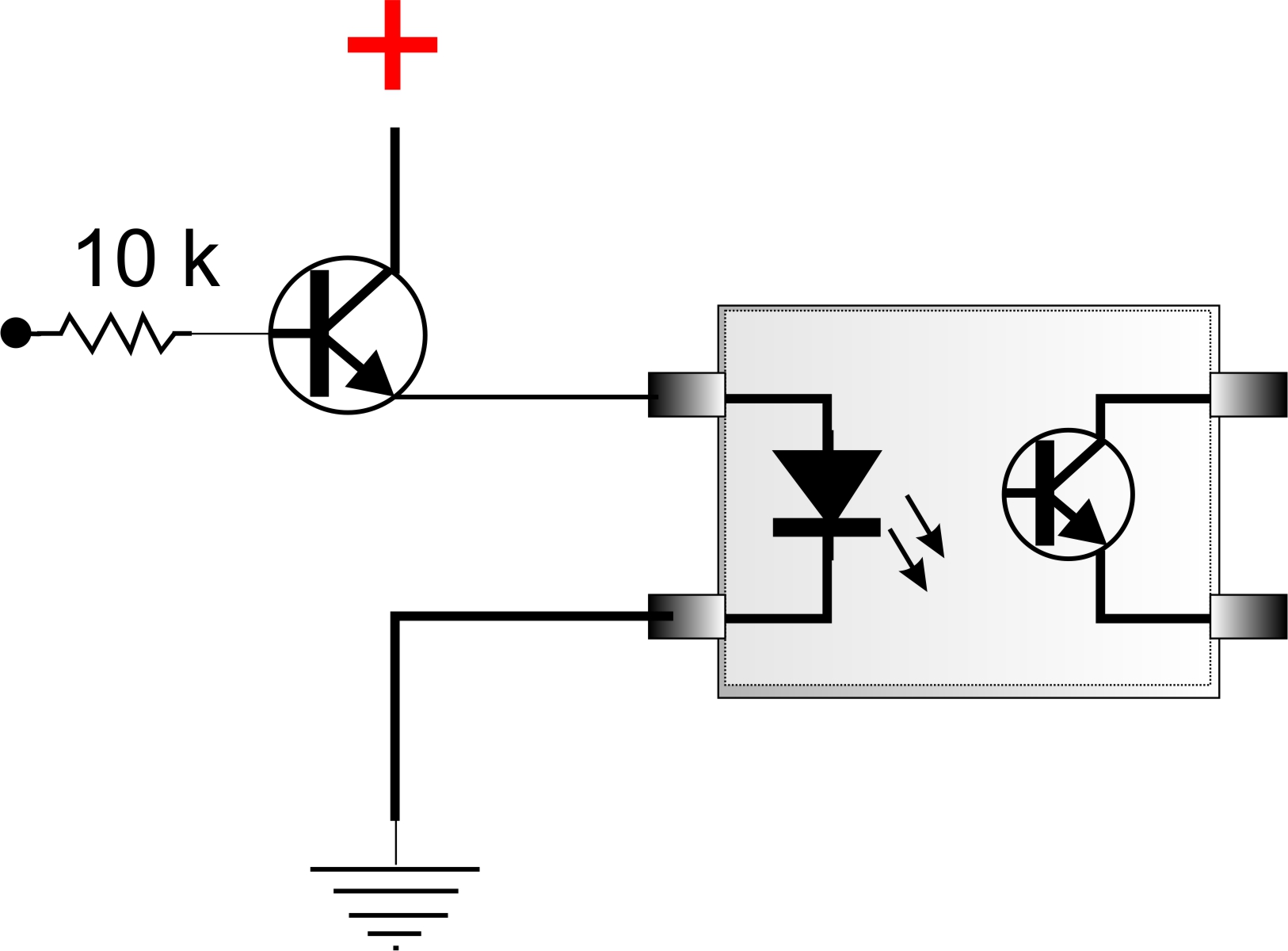

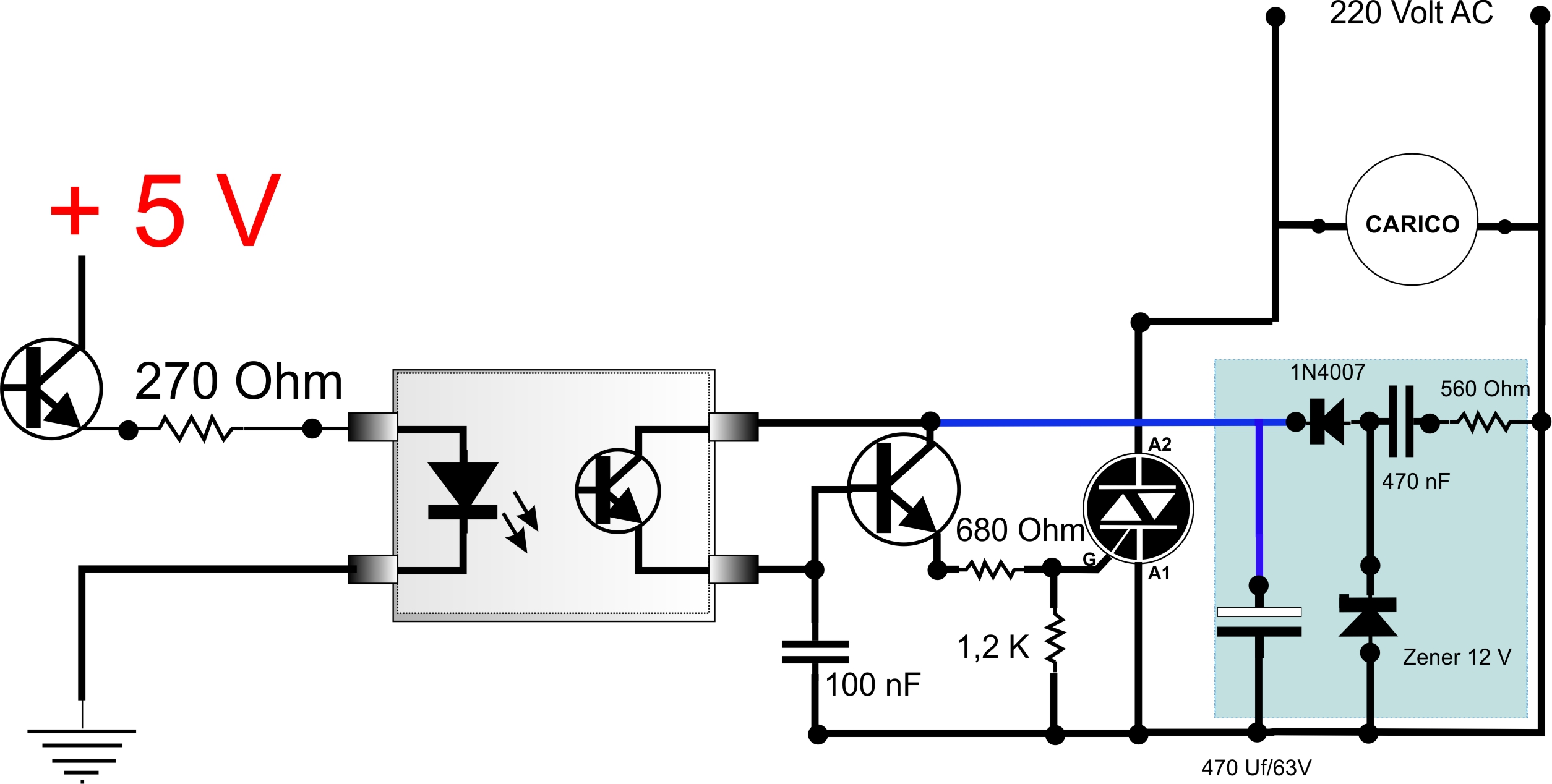

Ogni volta che in un circuito elettronico, c’è un LED, possiamo sostituirlo con un foto accoppiatore, composta da un LED e un transistor , incapsulato nel medesimo contenitore, disaccoppiando la parte elettronica di Arduino dalla parte di alimentazione del carico che può essere alimentato dalla tensione di rete a 220 Volt AC.
In questo modo, è possibile sostituire un display a sette digit con 7 foto accoppiatori che pilotano un carico più grosso come lampade a 220 Volt , o meglio delle lampade a LED, strisce di LED o tubi a LED.

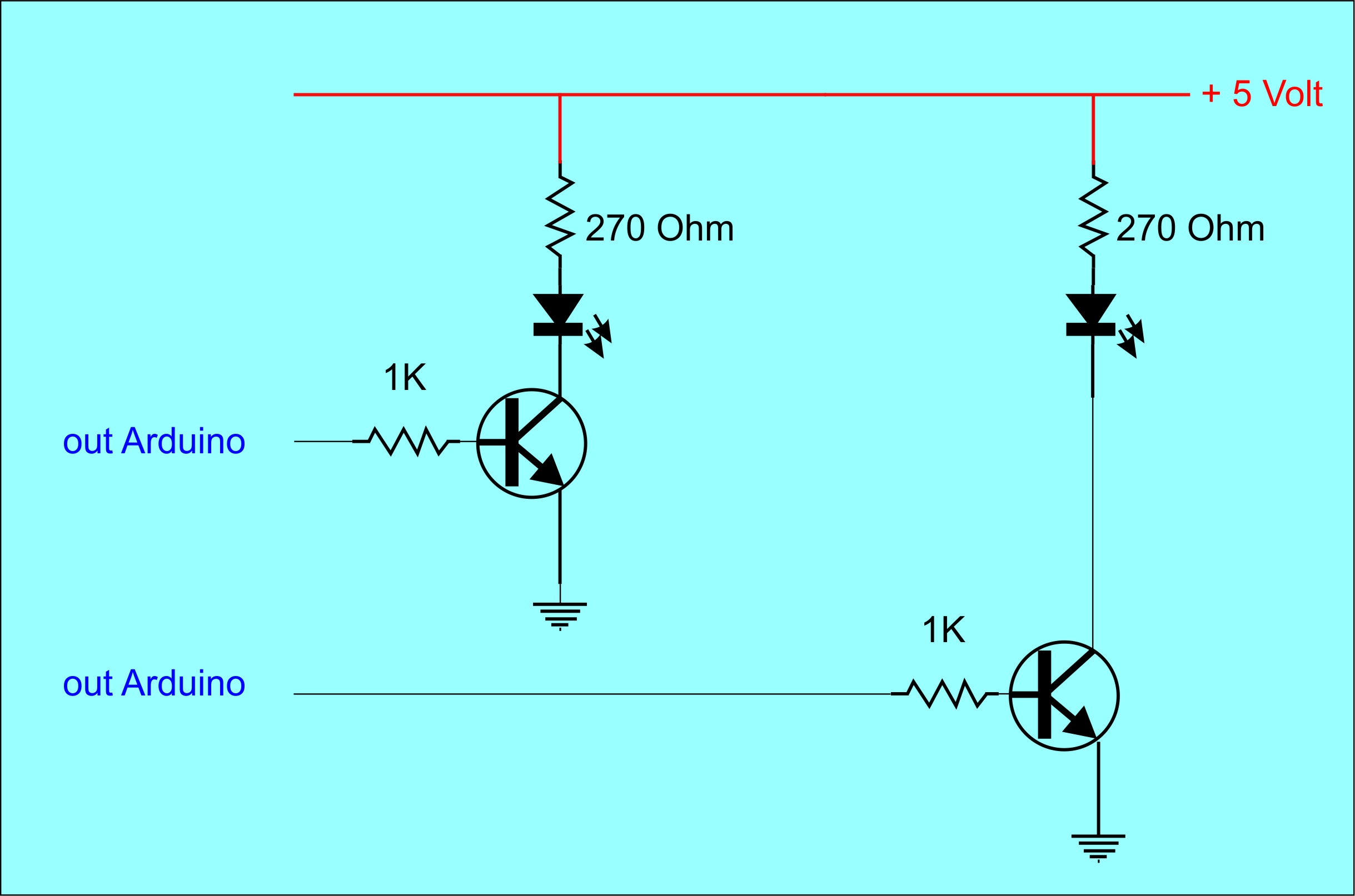

Per pilotare un carico superiore alla portata massima di 40 mA, è opportuno separare le uscite di Arduino mediante un transi stor o Mosfet, interponendo una resistenza che limita l’erogazione della corrente in uscita.
Il transistor supporta la corrente necessaria per pilotare il carico.
Nel caso di un LED, volendo limitare la corrente a circa 20 mA.
La legge di Ohm V= R x I oppure R= V/I V = tensione, R= resistenza, I = corrente
Con la tensione che alimenta il carico di 5 volt , volendo limitare l’assorbimento del LED a 20 mA, si calcola il valore della resistenza: R= 5 Volt/ 0,02 A il risultato darà 250 .
Il valore di 270 ohm è il valore più vicino tra la serie E6, delle resistenze con tolleranza 20%; il valore precedente è 220 Ohm e quello successivo 330 Ohm.
Quando si collegano LED di diversi colori, si sceglie la resistenza che regola l’assorbimento in modo da avere la medesima luminosità.

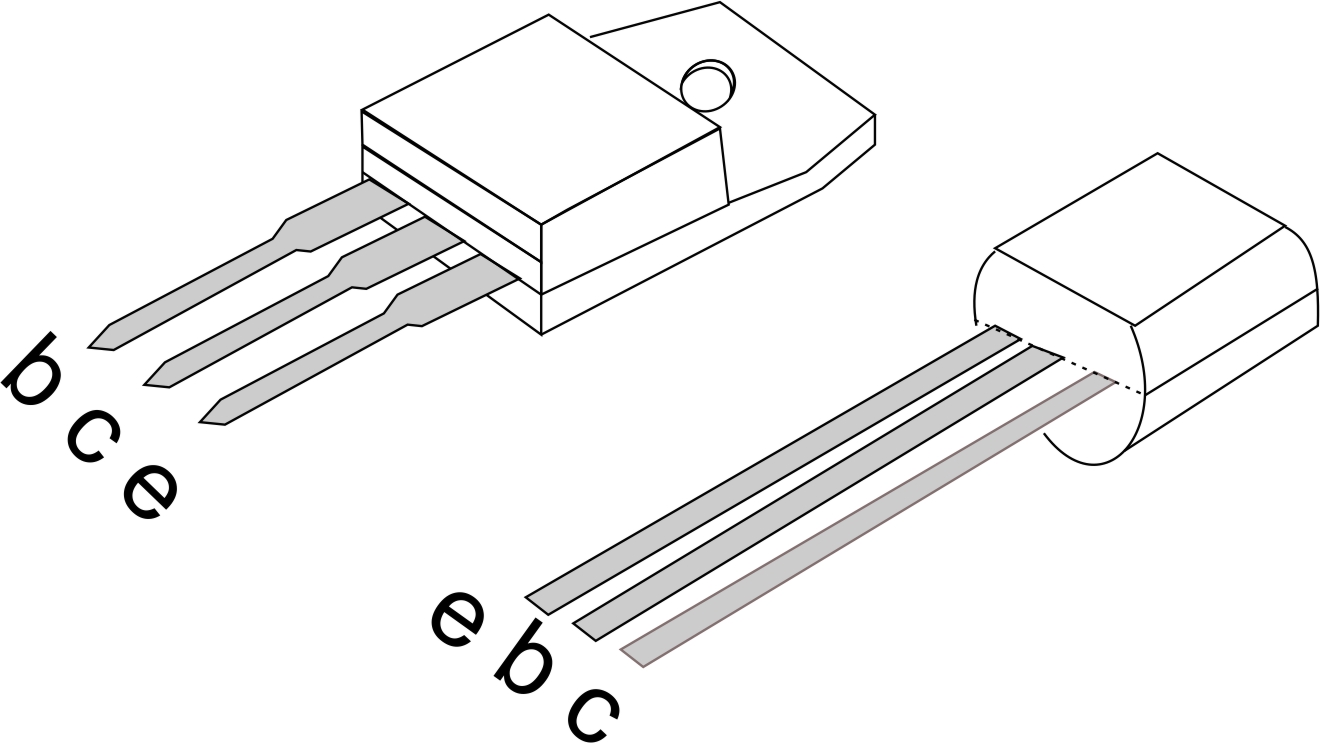

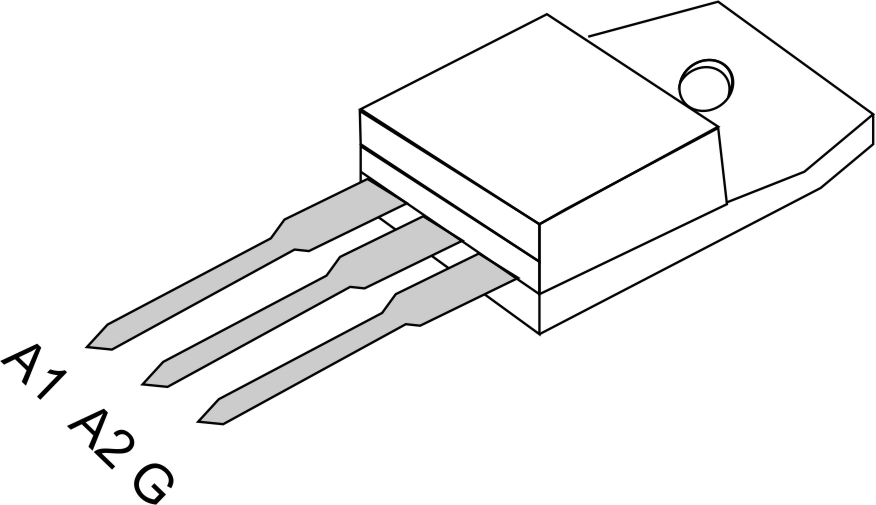

transistor in formato TO-220 e TO-92
transistor NPN

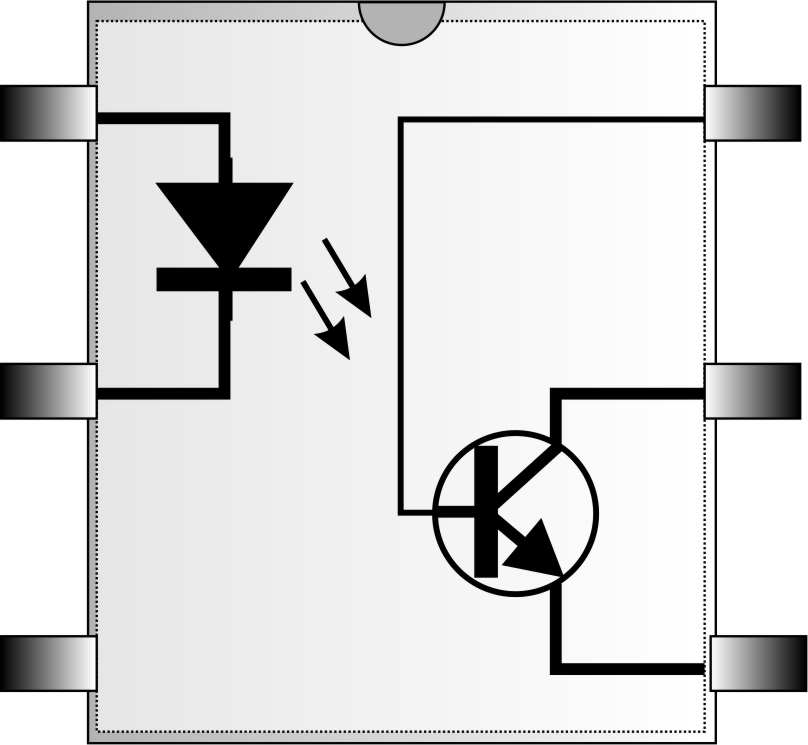

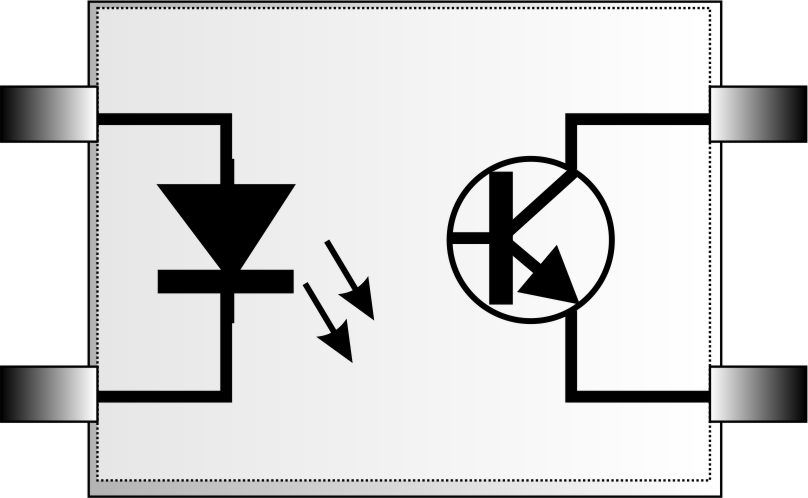

foto accoppiatore
1
2
3
4
1
2
5
4
6
3

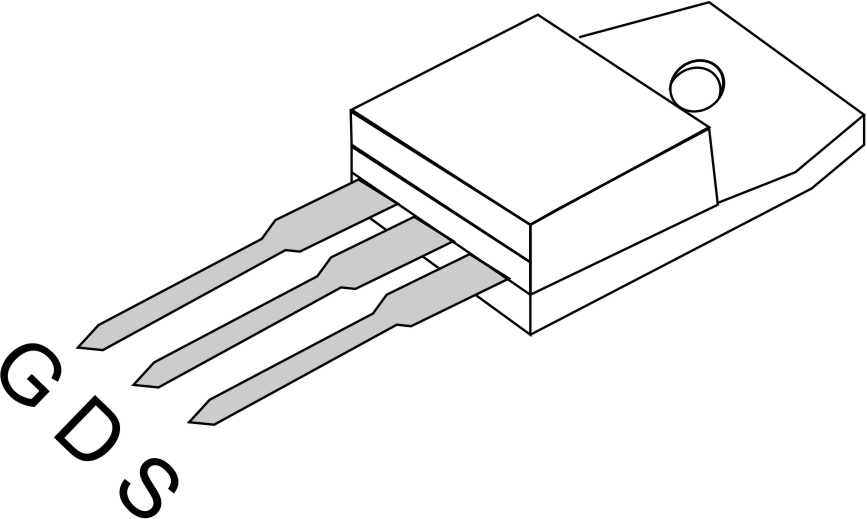

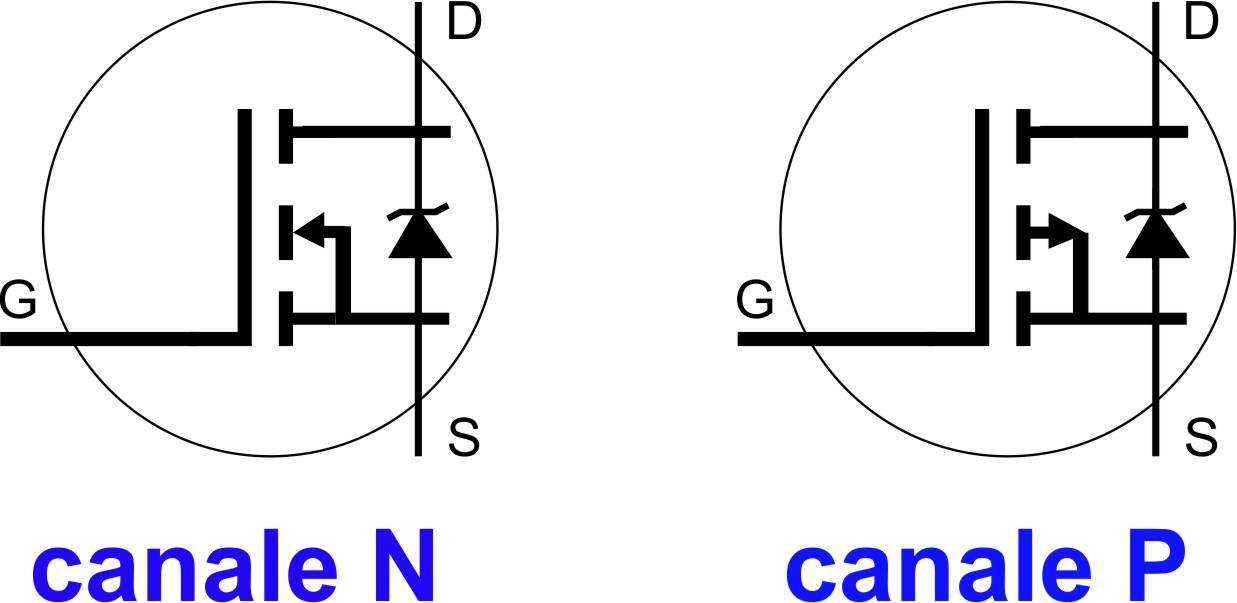

MOSFET
I Mosfet hanno un’elevata impedenza d’ingresso, pertanto sono sensibili alle cariche elettrostatiche, può essere opportuno inserire una resistenza di valore elevato, in serie al Gate.
All’interno del Mosfet, c’è un diodo di protezione tra Drain e Source, ma è opportuno adottare un sistema di protezione esterna.
GND
5 - 12 VDC
Attivo + 5V
LED
Comune
Normalmente chiuso
Normalmente aperto

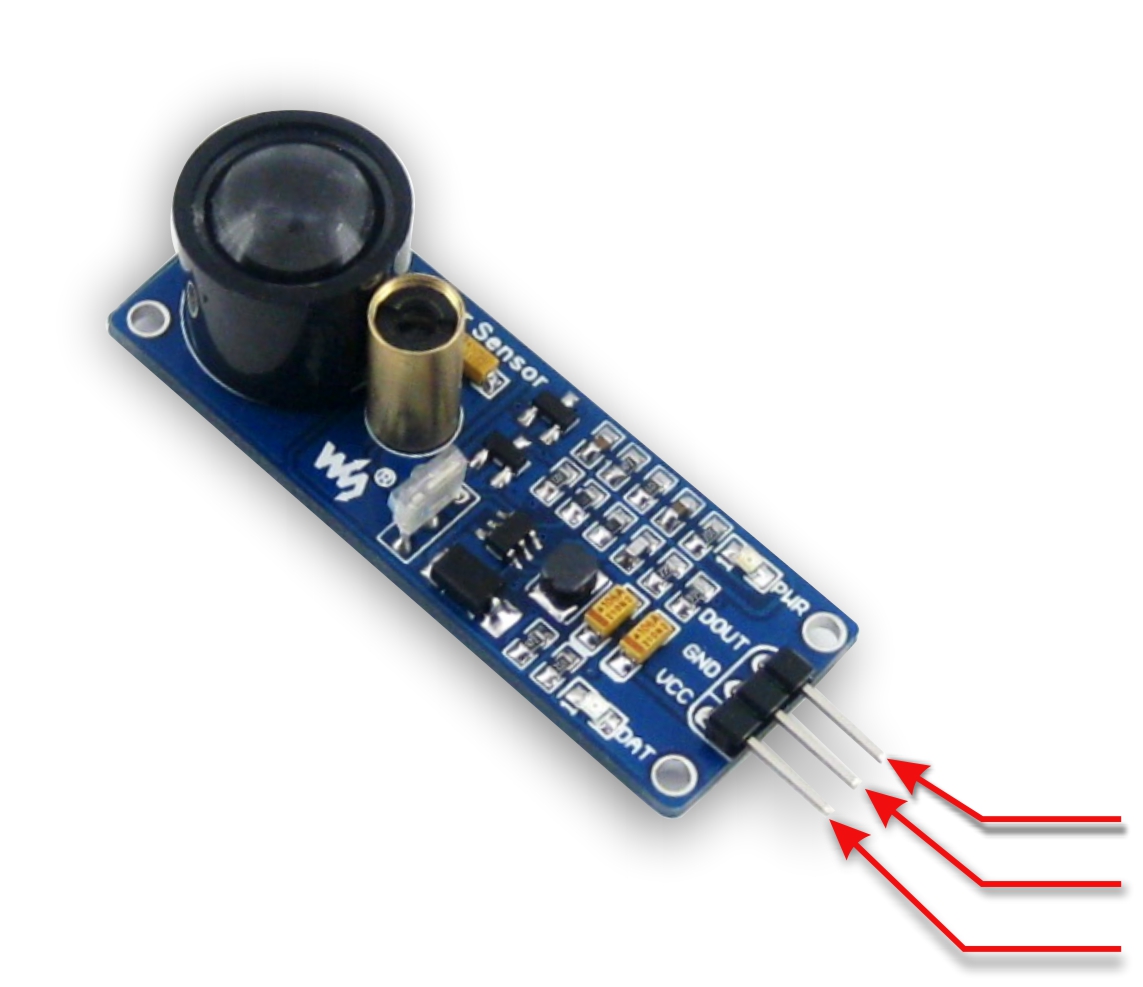

sensore Laser per Arduino
+ 5 Volt
GND
Out
https://www.matrixtsl.com/wiki/index.php?title=Component:_LCD_(Generic)_(Displays:_Alphanumeric)

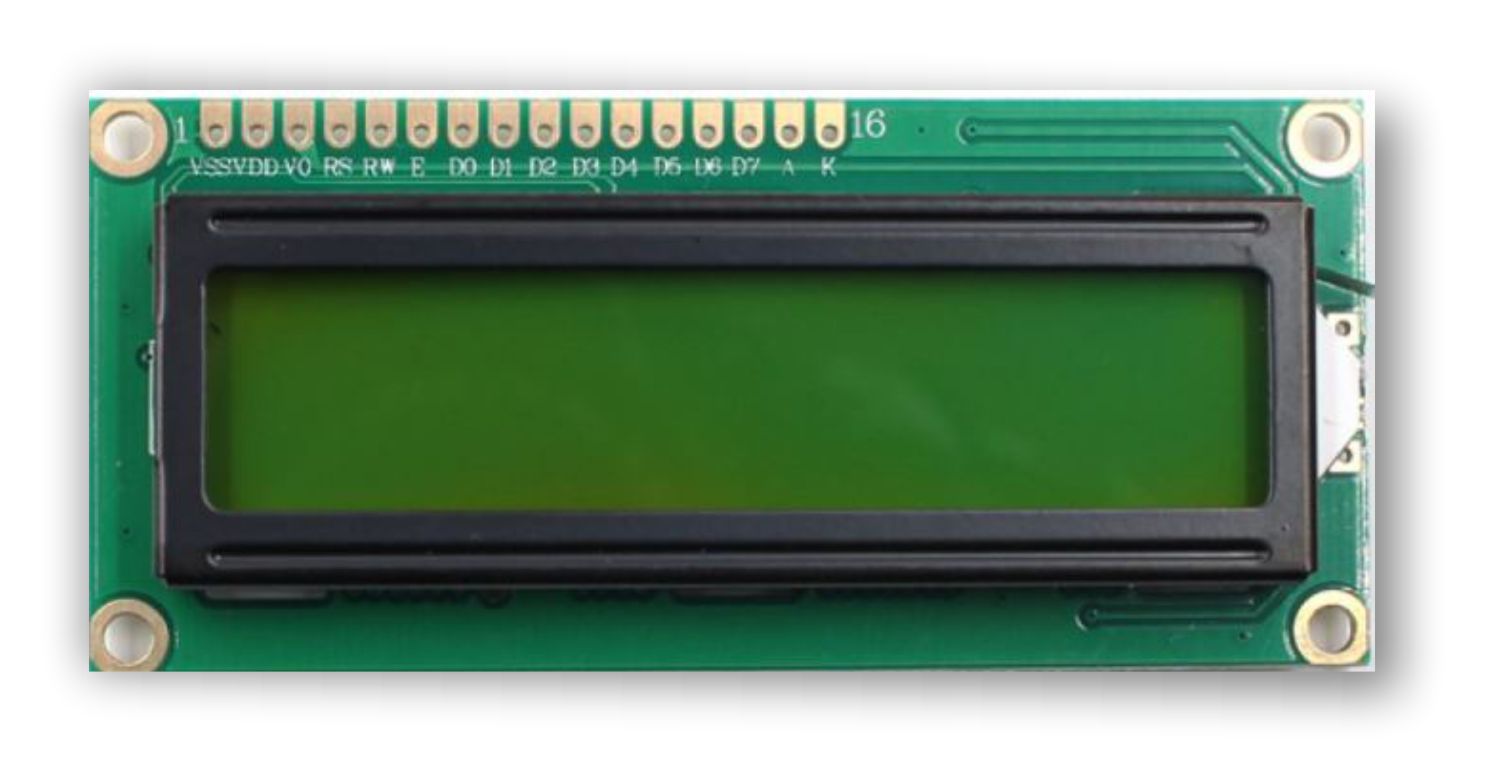

la gestione di questo elemento richiede 6 linee di controllo, di cui solo 4 sono utilizzate per trasferire il data da Arduino al Display.
Il data sheet del modulo EB005 , è scaricabile da questo link: https://www.matrixtsl.com/datasheets/EB005-30-3.pdf

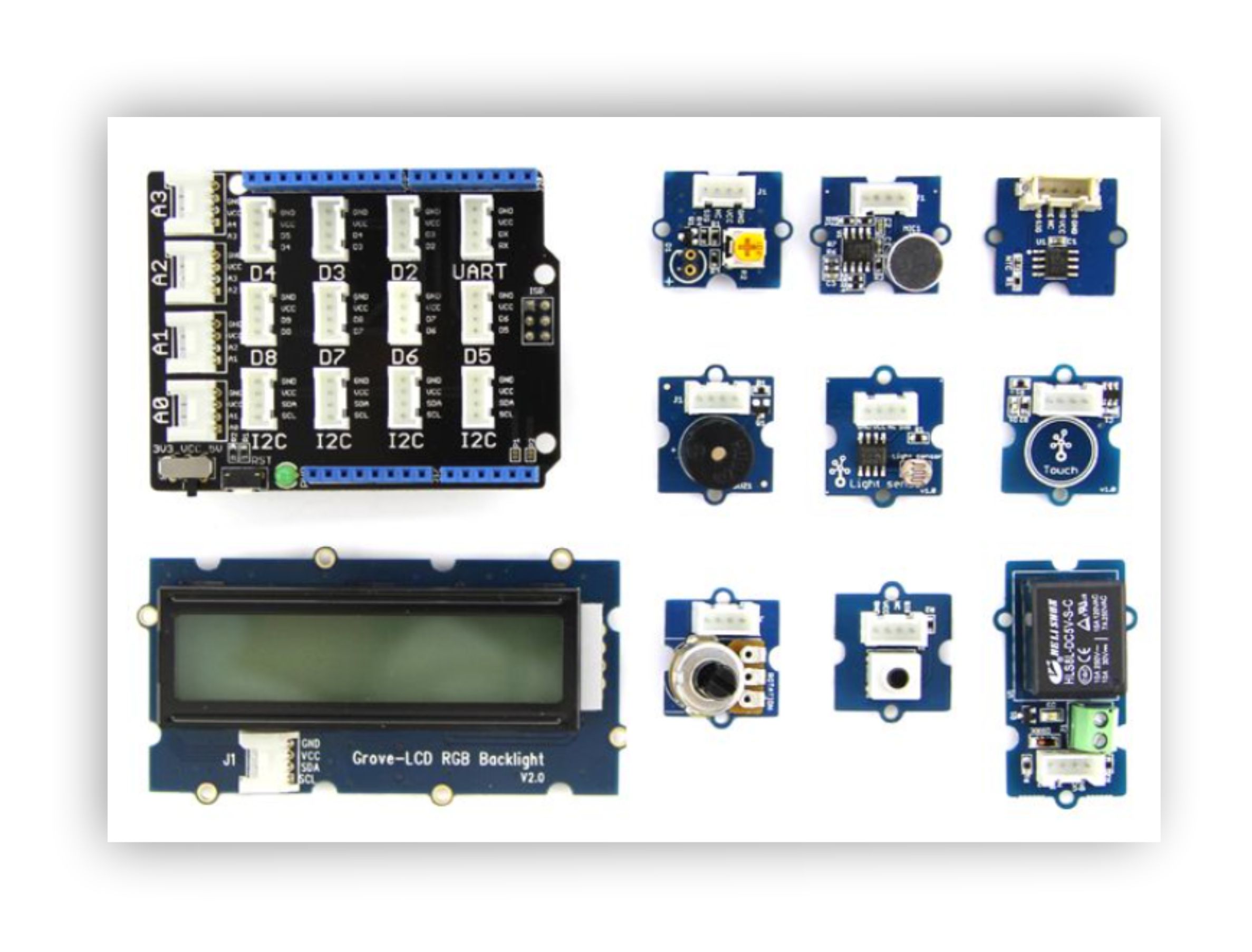

GROVE
Grove è un sistema modulare, con connettori e collegamenti standardizzati, per la realizzazione di prototipi elettronici.
Paragonato ai sistemi filari, i blocchi “Grove”, sono facili da riunire e rappresentano un modo semplice per apprendere la progettazione sperimentale.
I blocchi che compongono la struttura di Grove, sono costituiti da una struttura di base (stem), e da moduli (twigs).
Stem: generalmente si tratta di un microprocessore, che non deve essere necessariamente un modulo Grove, ma più semplicemente Arduino o Rasberry Pi, tramite un modulo adattatore.
Twigs: blocchi composti di semplici interruttori, led o sensori di vario tipo, con connettori standardizzati per facilitare le connessioni.
Al collegamento ipertestuale seguente è possibile trovare tutte le informazioni sui moduli Grove.

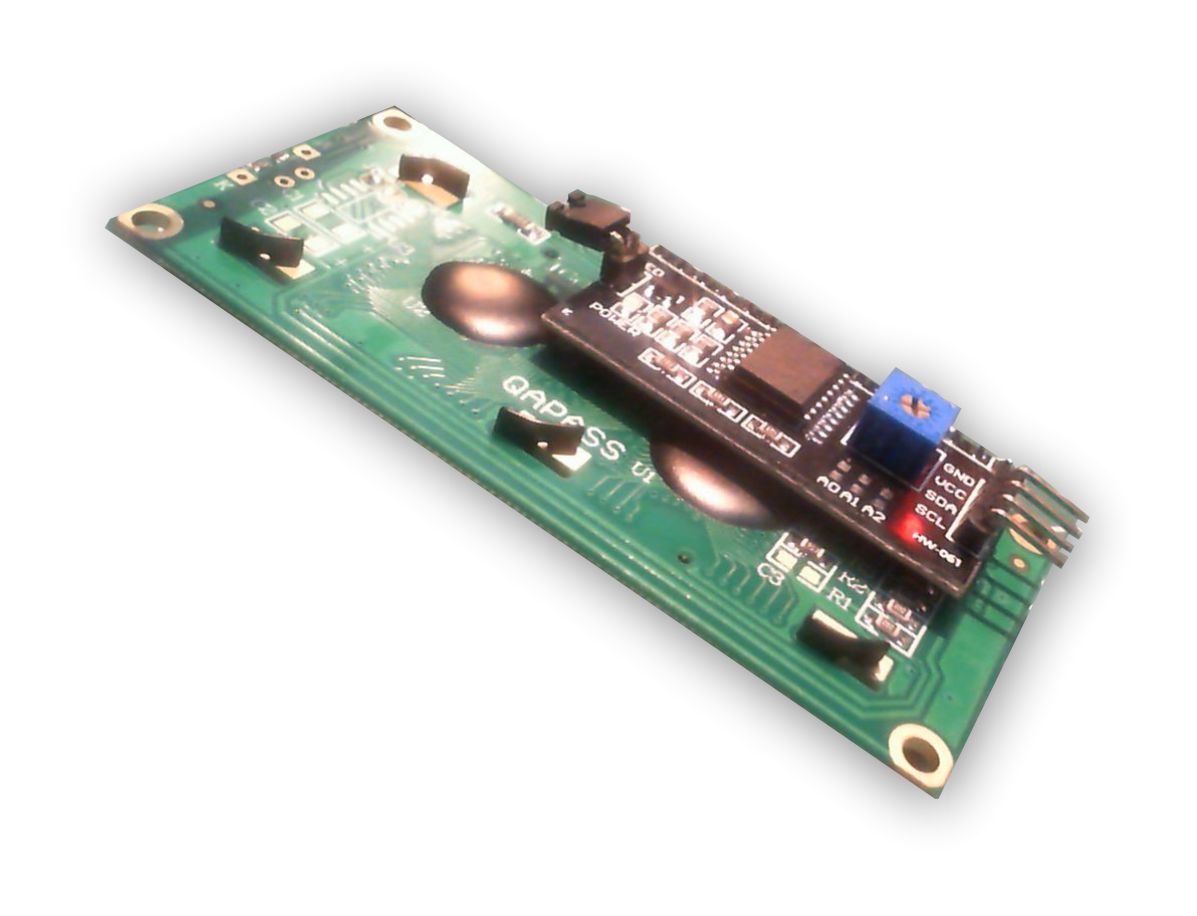

LCD I2C

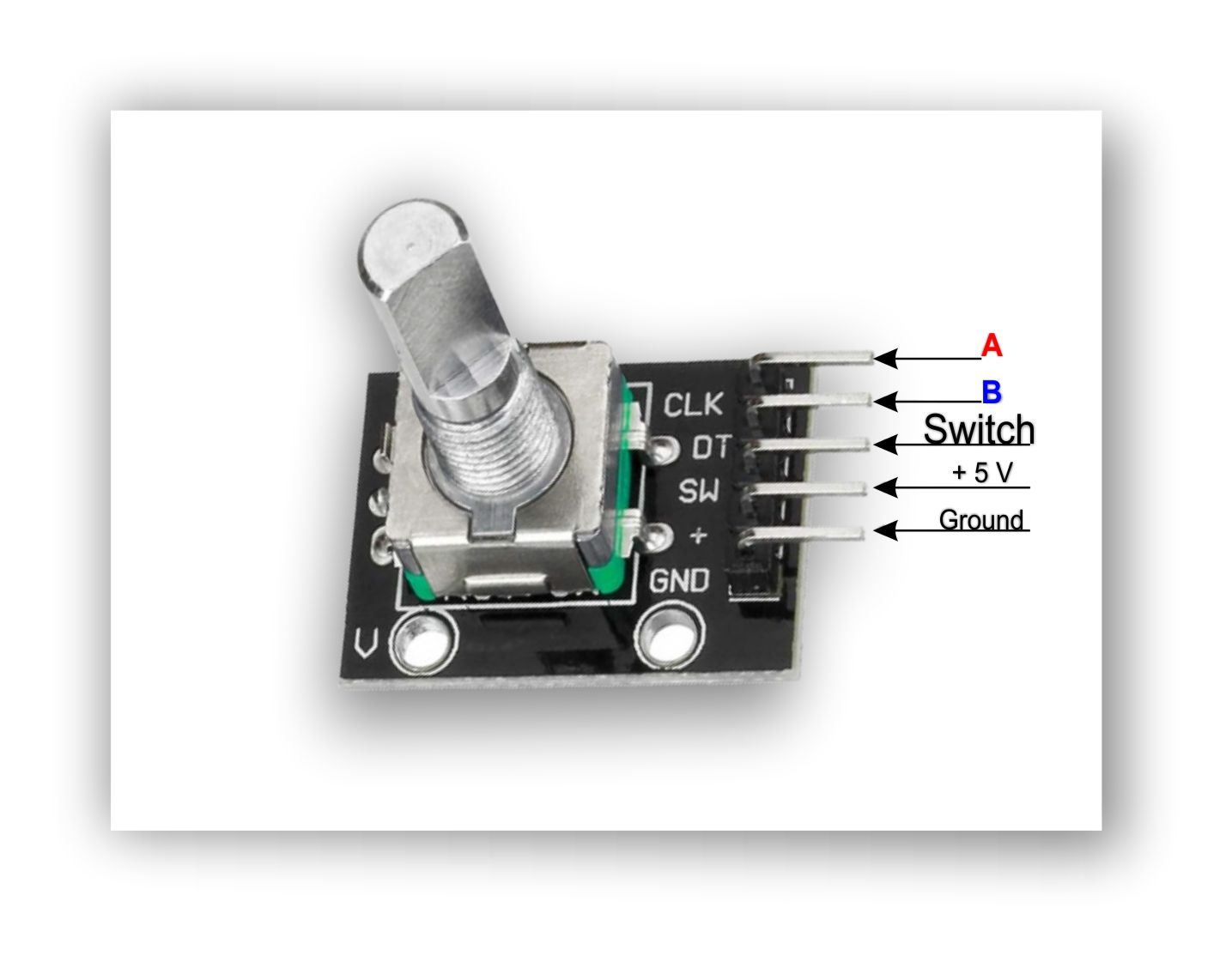

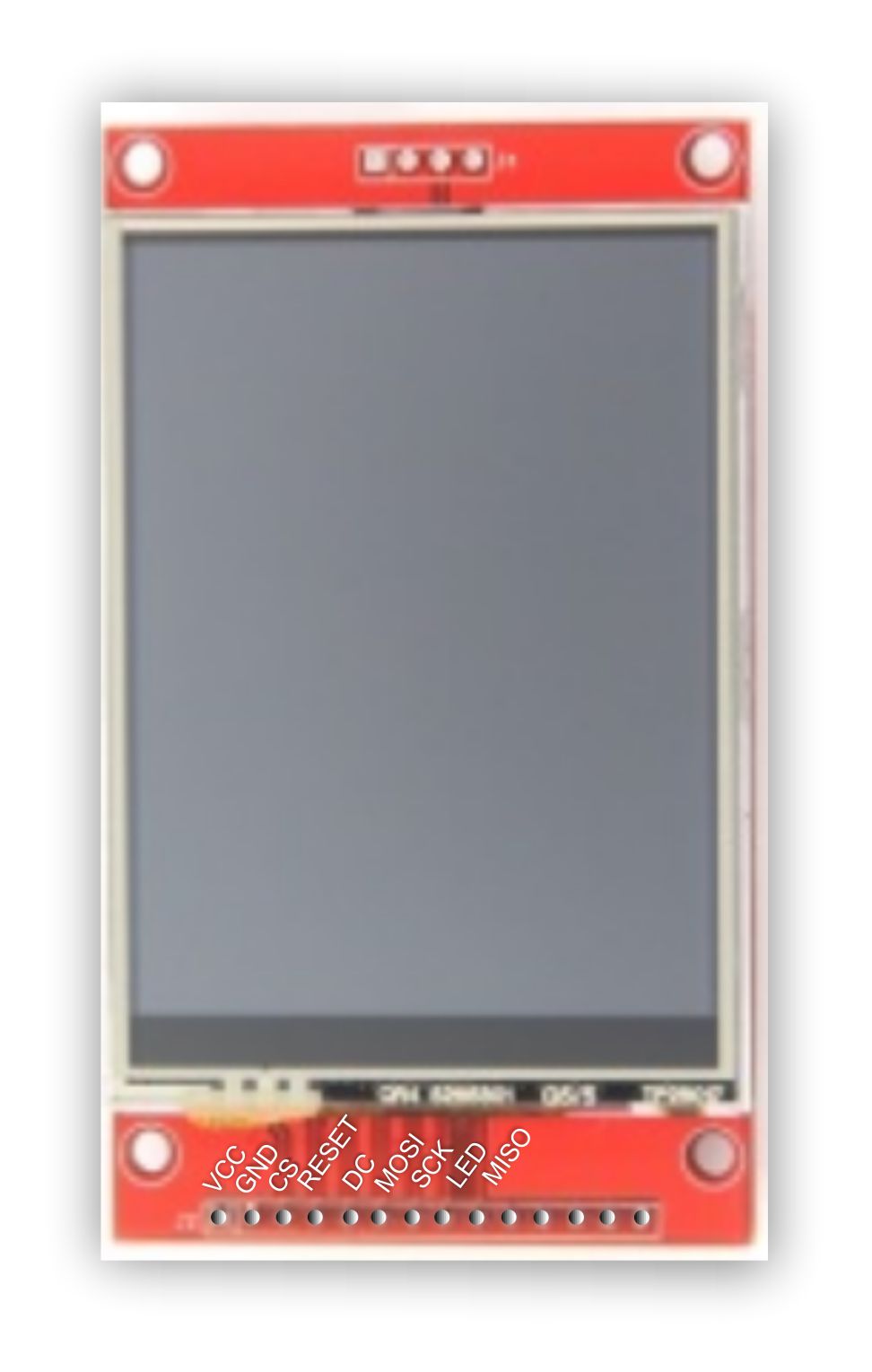

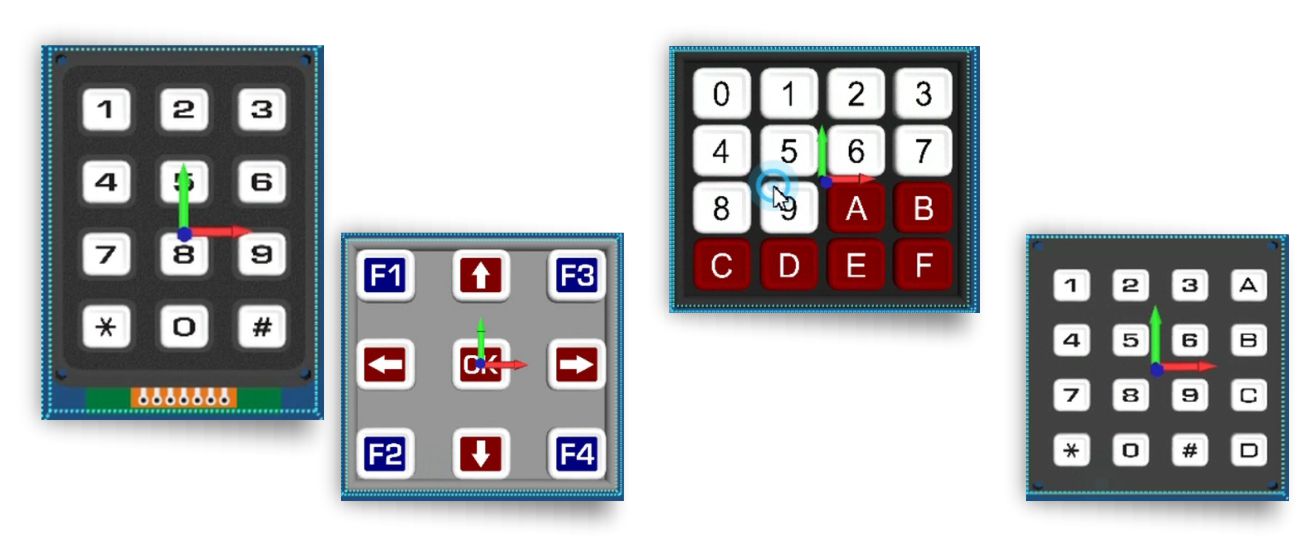

Encoder potenziometro
